Avería aleatoria tv led pantalla en negro
Tengo una pantalla led de 32 pulgadas, la cual me da un fallo aleatorio de pantalla negra, se sigue escuchando y se puede ver la imagen muy oscura si te fijas bien, he cambiado algunos condensadores pero no se soluciono la avería, quizá puenteando el circuito de protección podría solucionar esto, pero no tengo mucha experiencia y desconocco donde buscar, espero me puedan ayudar gracias
1 Respuesta
Nunca se debe anular ningún sistema de protección, pues seguramente se destruiría parte del circuito que ya esté dañado, con peor resultado.
El fallo que describe es el clásico fallo de la iluminación de la pantalla, que es a base de fluorescentes o de LEDs, según marca y modelo.
Con la marca y modelo del aparato, busque el esquema en esta página:
https://www.electronica-pt.com/esquema/tv/
Para poder seguir su montaje.
Hola gracias por la información, pero es una marca del corte ingles, ansonic de led
¿Anasonic del Corte Inglés y no tiene ninguna referencia? ¿No será Panasonic?
https://www.electronica-pt.com/esquema/tv/panasonic-esquemas-tv/

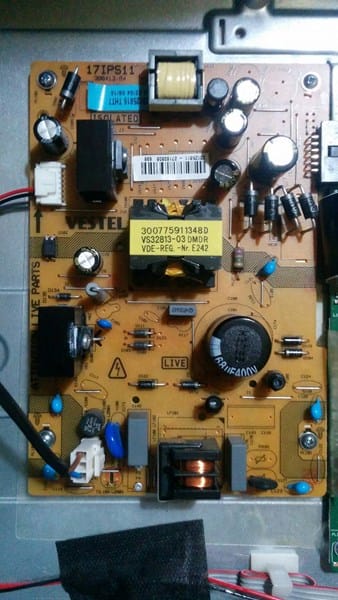

De todas formas he probado de usar el código Vestel 17IPS11 que figura en la placa y he llegado a esta página:
https://es.scribd.com/doc/279149627/vestel-17ips11-r2#
En la que aparece el esquema de la misma, que a pesar de que está fracmentado, se puede seguir y deduzco, que el excitador de los LEDs es la parte de la placa que aparece arriba a la izquierda de la placa. Además seguro que en el otro lado de la placa hay más elementos en montaje superficial (SMD), en el que debe haber el circuito integrado MP3394:
https://www.monolithicpower.com/DesktopModules/DocumentManage/API/Document/GetDocument?id=1263
La avería tiene que estar en dicha parte, o que las cadenas de LED están interrumpidas por fallo de alguno. Investigue los LEDs y este circuito.
