El capacitor de ventilador de techo
¿Tengo un problema olvide como estaba conectado el capacitor me ayudan?

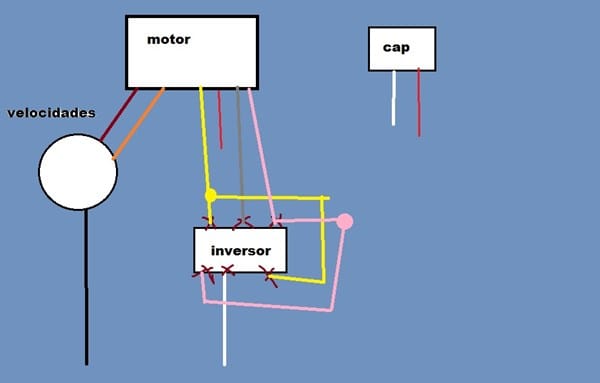

Este tiene inversor de giro y las velocidades que están en la imagen
En la imagen pongo con exactitud los colores de cada cable
Me dicen que conecte el cable blanco con blanco y rojo con rojo pero no se si en este tipo de ventilador el capcitor va con el neutro
1 Respuesta
Identifique, ¿los-cables de los dos bobinas del ventilador(son 4 cables)cuales son los dos cables de mayor grosor y cuales los de-menor grosor?
El de más grosor que se puede ver, ya que los del inversor están soldados, es el cable rojo.
El marrón y el naranja que sale de la velocidades, son menos gruesos que este y ambos de mismo grosor
El condensador va conectado en serie con el bobinado de arranque (cables delgados que salen del interior del v entilador ..
El condensador muestra dos cables unicamente, al parecer no lleva neutro, es decir entrada y salidad...
Si conecte blanco con blanco y este a la vez con cable de color negro de velocidades(este circuito seria la fses .
y falteria conectar el cable rojo del capacitor,con el cable rojo-del arranque del motor .
¡Gracias! En resumen cada cable con sus respectivos colores, ¿y no habrá problema no?
