Código colores conexión roseta teléfono

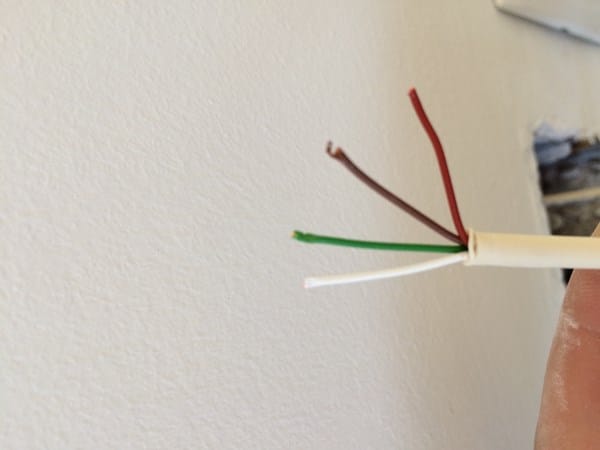

Estamos haciendo la instalación de la nueva oficina en la empresa, y en cuanto a las rosetas de teléfono, no nos queda muy claro el código de color para cada conexión en la roseta. Tenemos cable de 4 pares con los colores: blanco, verde, marrón, rojo.

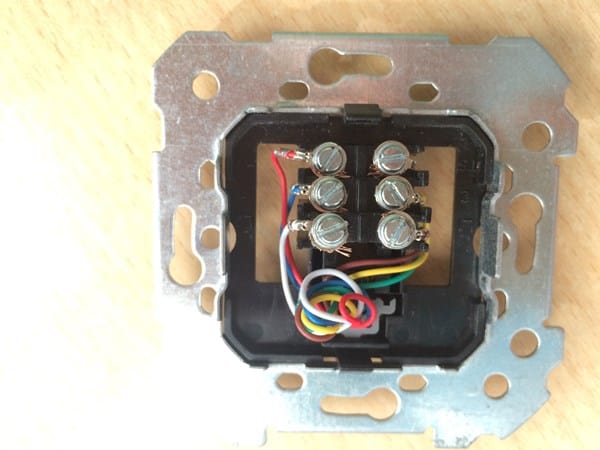

Y las rosetas son de la marca BJC serie Iris Aura Magna, aquí una foto:

Aunque no se distinguen muy bien en la foto, existen unos nombres para cada conexión (tornillo) de arriba a abajo y de izquierda a derecha: L1 y L2, 2 y T, TS y TX.

Nosotros queremos saber como se debe hacer las conexiones de nuestro cable de 4 colores con las L1, L2, 2, T, TS y TX, correctamente para después cuando venga el instalador de la centralita lo haga como toca.

¿Alguien nos podría echar una mano?

2 Respuestas

Respuesta
8

Bien veamos, en primer lugar tienes un cable de 4 Hilos, no de 4 Pares, sino serían 8 hilos.

Los colores que tienes son BLANCO, MARRON, ROJO y VERDE.

Debes conectar       MARRON   a    L1

                                   BLANCO    a    L2

                                   VERDE       a    TS

                                   ROJO          a    TX

Si bien para la Linea de de CODIGO TELEFONICO solo vas a usar 1 par, Marrón y Blanco, que son la Linea Telefónica.

TS y TX, son auxiliares, o lo vas a utilizar para otro Codigo que es Tip/Ring.

Espero te sirva y recuerda valorar las respuestas que es la actitud correcta para que nosotros los expertos, sintamos que fuimos útiles al responder las inquietudes del Foro.

Respuesta
2

Para una línea telefónica normal se usan dos hilos. L1 (marrón) y L2 (blanco).
