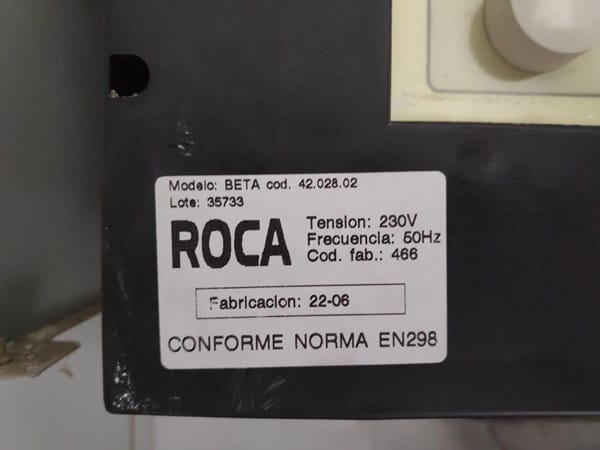

Como acceder al cuadro eléctrico caldera Roca Laura
Necesito acceder al cuadro eléctrico para poder instalar el Termostato Nest, pero no soy capaz de hacerlo.
¿Alguien me puede explicar como?
3 respuestas
Para acceder a los bornes del termostato de ambiente, de ese cuadro, con una llave allen nº 4, quita los dos tornillos que lleva el cuadro, en la parte superior horizontalmente, y basculalo hacia ti, después te encuentras a la izquierda una pequeña tapa con dos tornillos de rosca, quítala y ahí está la conexión del TA
La que lleva el conector a la izquierda por la parte de abajo, donde va el puente, son las calderas R, o RS etc.. la que lleva la tapita roja a la izquierda por abajo con cubrebornes, son las Victoria 20/20. , la Laura, el cuadro es basculante
Pero la tapa negra esa se debe poder quitar para verlo todo no? Es la que no se quitar.
Agachate por debajo y sigue el cable 220v y verás una tapita 7-8cm roja se quita con 2 tornillos de estrella dentro está el puente termostato olvídate de quitar tapa negra grande "agachate por debajo y sigue cable 220v"
