ELECTRÓNICA: incorporar toma para auriculares que al estar conectados desactiven los altavoces principales: RASPBERRY
Estoy haciendo un proyecto con una RASPBERRY pi 3. La cuestión es que el audio del sistema va de la siguiente manera:
1) PCM2704 USB DAC to SPDIF Sound Card Decoder Conectado por USB a la Raspberry
2) Amplificador PAM8403 5V Stereo 2 x 3W Output Digital Audio, que va conectado a la placa PCM2704 mediante un cable JACK
3) Entre medias del PCM y el PAM8403 hay un POT (potenciado de audio, para el control del volumen)
4) Finalmente, el sistema viene con unos pequeños altavoces conectados al amplificador.
EN RESUMEN
Altavoces----------amplificador PAM8403------------------------------POT--------------------------PCM2704-------------raspberry
JACK JACK USB
El sistema de este modo debe funcionar como un equipo de sonido. La cuestión es que me gustaría incorporar a este esquema una toma de entrada de auriculares, que al conectarlos, pasen a ser la salida de audio sin que suenen los altavoces principales del sistema.
¿Es posible? No tengo mucha idea de electrónica, y no se si estoy diciendo chorradas.
En caso de ser factible, ruego me lo expliquéis con el mayor detalle posible.
2 Respuestas
Tiene que utilizar un conector con interruptor como éste:
http://www.ondaradio.es/producto/15426-dh-jack-hembra-stereo-ci-35mm-con-interruptor-28110.aspx

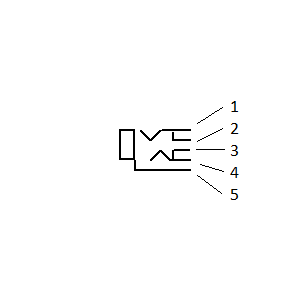

Cuyo esquema es:
Los terminales, 1 y 4 deben llevar el audio (estéreo) y el 5 su masa. Los terminales 2 y 3 van a los altavoces exteriores.
I. Hola Guillermo, disculpa la pregunta, ¿qué sistema operativo utilizará? Yo no sé prácticamente nada de electrónica/electricidad y no puedo guiarte, pero tal vez con tiempo pueda localizar información que te ayude un poco. Por ejemplo si utilizas Android este programa puede servir
http://todovodafonesmart3.blogspot.com/2014/06/activardesactivar-auriculares-android.html
Para Windows
https://www.youtube.com/watch?v=PamCiNHAuBs
http://notebookypc.com/suenan-los-audifonos-y-los-parlantes-a-la-vez
Más información, a ver si otros compañeros te pudieran ayudar. Suerte :)
