¿Cómo poner los cables en este interruptor?

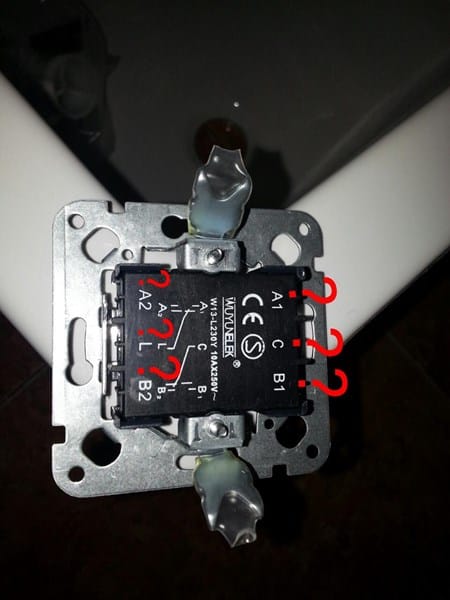

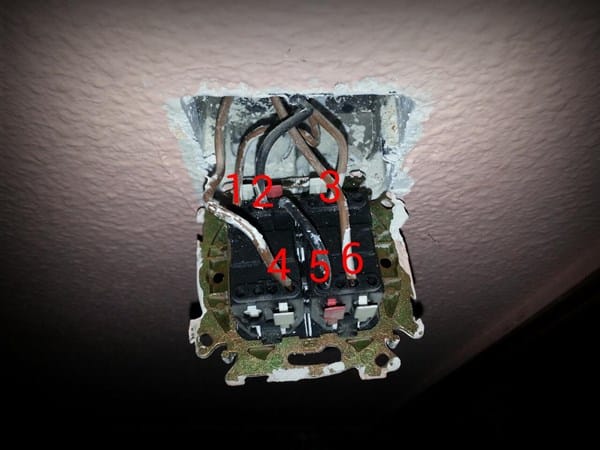

Estoy cambiando los interruptores de la casa y me he encontrado con esto, he etiquetado los del que esta puesto con números y como podéis ver el otro va como A1/B1/C/A2/B2/L , a ver si me decís cual va con cual, gracias, creo que se parecían bien las imágenes. Decir que esta en el pasillo y hay 3 puntos de luz ese es el 2º interriptor del pasillo de 3.
2 Respuestas
Cable negro (2 y 5) a C y L con un puente si es necesario.
Cable 1 a A1.
Cable 4 a A2.
Cable 3 a B1,
Cable 6 a B2.
Por mi parte desconozco como funciona, pero quería pasarte estos enlaces donde se explica el orden de los cables con sus conexiones.
Conectar un interruptor doble, sólo funciona la luz del techo, no la del espejo
Conexión de un doble interruptor
http://cesar.bevia.net/como-se-conectan-los-conmutadores-de-la-luz/
http://hogar.yoreparo.com/electricidad/809201.html
Suerte.
