Como reducir circuitos mixtos de resistencias

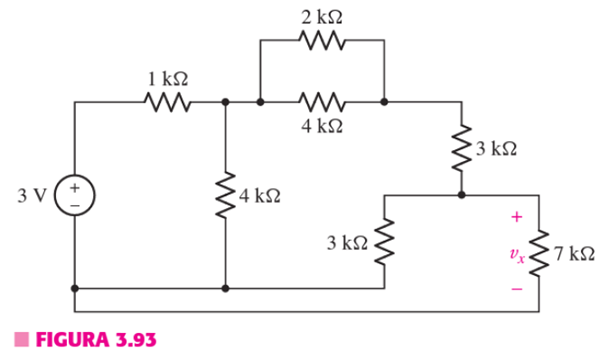

Como se podría empezar a reducir este circuito de resistencias en serie y paralelo también conocido como circuito Mixto
2 respuestas
No es nada complicado.
Primero tienes que resolver los paralelos más visibles. A simple vista ves que son dos 2 // 4 Kohms y 7 // 3 Kohms. Una vez resueltos redibujas el circuito reemplazando estos paralelos por resistencia simples.
Te quedan ahora visto desde la fuente: 1 Kohm en serie con el paralelo entre 4 Kohm // y la rama simplificada de la derecha. Y de allí ya podrás deducir todo lo demás.
Cualquier duda volvés a preguntarnos.
Te adelanto la respuesta para que te puedas guiar; ( el calculo hacelo vos...)
R equiv.( que ve la fuente) = 3.466 K ohms.
Realmente es 6433.3 en ohmios con una intensidad de corriente de .0005 voltios
Puedes explicar para sacar las intensidades? - Israel Zamora
