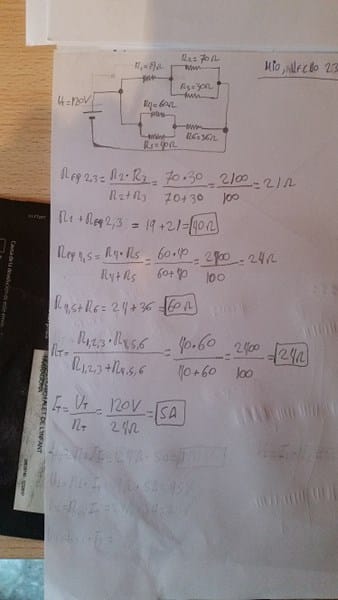

Resolución final circuito mixto de resistencias.

Todo el calculo previo de resistencias esta O.K.

cORRIENTE TOTAL = 5 A

Corriente rama superior= 120V / 40 ohms = 3 A.

Corriente vrama inferior = 120 V/ 60 ohms = 2 A.

Esa correcto porque verificas 3 + 2 = 5A  totales.

rAMA SUPERIOR:

Caidas de tension y corrientes parciales:

Caida sobre R= 19 ohms = 3 A X 19 ohms = 57 V.

Caida sobre el páralelo de 70//30 = 120V - 57 v = 63V

corriente sobre R=70 ohms = 63/70 = 0.90 A

corrienjte sobre R= 30 ohms = 63/30 = 2.10 A ...como ves te suman los 3A.

RAMA INFERIOR:

Corriente sobre las resistencia del paralelo... podías hacerlas igual que para el paralelo de la rama superior. Pero te hago otro desarrollo parecido:

Resistencia del paralelo = 24 ohms ( vos la tenias calculada). La corriente

circulante era de 2 A.............Luego caida de tension sobre el paralelo = 2 A X 24 ohms = 48 Volts.

Las corrientes sobre cada resistencia del paralelo  serian:

Corriente por r= 60 ohms = 48/60 = 0.80 A.

Corriente por r= 40 ohms = 48/40 = 1.20 A

Te verifica coprriente total rama inferioir = 0.80 + 1.20 = 2 A.

La caida de tension sobre la restante resistencia de la rama ( 36 ohms) seria:

120 - 48 = 72 volts.

¡Gracias!

Muchas gracias, así lo tengo bastante claro, gracias, de verdad.

Hola de nuevo

Hay una cosa que no veo del todo clara, y son las corrientes parciales en R6, y R1. ¿Podrías explicármelo de nuevo?

Gracias.

La corriente sobre R1= 19 ohms sera la de la rama superior = 3 A. Su caida será = 19 x 3 = 57 volts.

La corriente sobre R6 = 36 ohms sera la de la rama inferior = 2 A. Su caida sera = 36 x 2 = 72 volts.
