Como conectar dos pulsadores para subir y bajar volumen en un smartphone, a través de un conector jack.

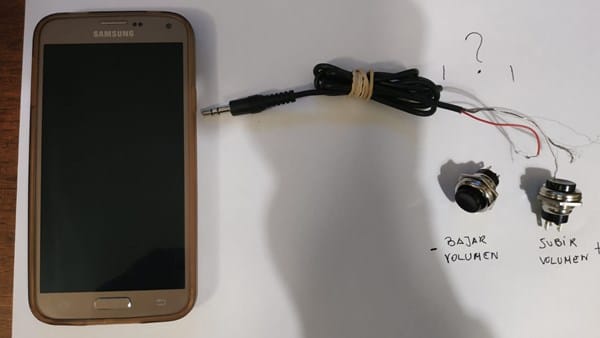

Buenas, me gustaría saber si para conectar los pulsadores para subir y bajar el volumen hay que poner alguna resistencia, he visto algún esquema de auriculares de los que vienen con los smartphone pero ninguno lo deja claro. Solo necesito que manden la orden de subir y bajar volumen, para usarlo con una app tripmaster.
3 Respuestas

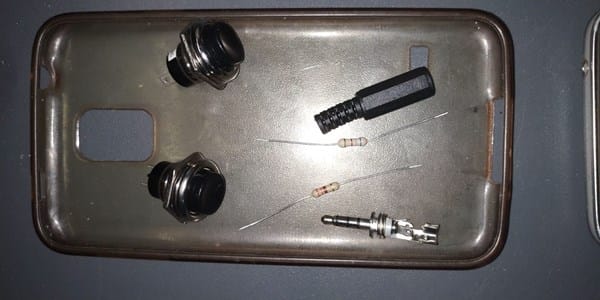

He conseguido solucionarlo con una clavija jack de 4 pines colocando 1 resistencia de 680 ohm a un pulsador y otra de 220 ohm al otro pulsador y ya funciona perfectamente.
¿Por qué no usas los botones que trae el teléfono para subir el volumen?
Entiendo que si pones un Jack no te va a salir audio (es para auricular)
Es para usar el smartphone con una app trip en la moto, está app mide kilometros y a veces hay que subir o bajar kilómetros manualmente, lo cual se hace también con el volumen del móvil, pero en la moto lo más cómodo sería poner unos botones más grandes que los que ya traen los auriculares normales.
No se entiende bien cual es la aplicación que vas a usar.
Quizá te salga mejor unos auriculares que llevan un mando de subir y bajar que poner esos pulsadores.
Es una app cómo la del vídeo. Pero quiero hacerlo con un cable para gastar menos batería.
Lo que da las ordenes es la diferente resistencia.
Prueba a comprar resistencias de distinto valor y ver si puenteando entre los cables da la orden adecuada.
Tienes que comprar un cable o clavija jack de cuatro terminales.
Echa un vistazo a esta información:
https://source.android.com/devices/accessories/headset/plug-headset-spec
Quizá te interese buscar un cable de unos auriculares y meterle tijera para soldar tus pulsadores.
¡Gracias! Probaré
Me alegro. Ahora a hacer kilómetros...
Buenas, a raíz de ver tus videos, me entro el gusanillo del roadbook. Finalmente conseguí uno automático por wallapop muy bien de precio, pero el trip si que quisiera hacérmelo con el móvil. He pedido unos botones por aliexpress, tengo el minijack. Quisiera saber como va conectado desde el jack a los botones y resistencias, si tienes algún esquemita, o foto para ver las conexiones. Por cierto, la botonera la he sacado en impresora 3d, de la web de THINGIVERSE, buscando roadbook. Muy buena. Saludos! - cherifory
