¿Qué diferencia hay en un circuito a la hora de montar unos capacitores en serie y luego en paralelo como los que muestro?

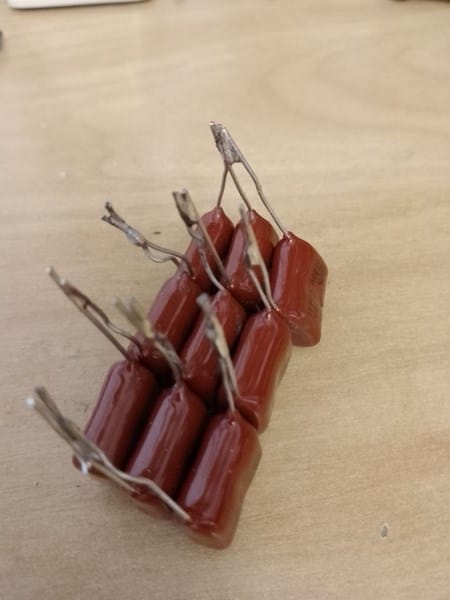

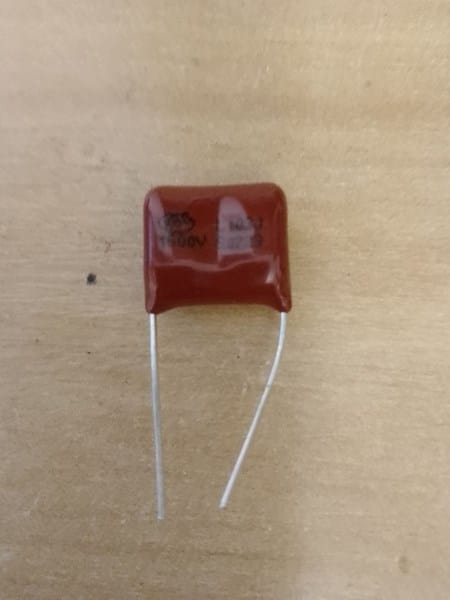

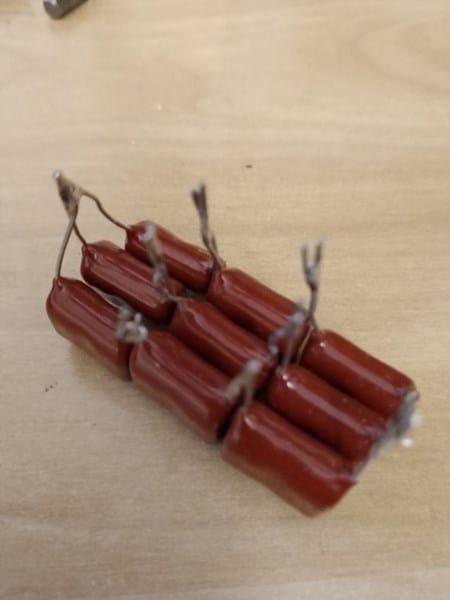

Necesito comprender en que se diferencia lo siguiente. Si tengo 9 capacitores de 10 nf por 1600v cada uno. Si hago 3 grupos de 3 capacitores cada uno y los uno en serie y luego esos 3 grupos los uno en paralelo meda 10nf, lo mismo que uno solo. ¿Qué diferencia hay a la hora de montarlo en un circuito? Si monto un circuito con uno y otro con los 9 cuál sería la diferencia.

Y luego están bien montados tal como los he montado yo. Gracias.

1 Respuesta

Respuesta
1

3 en serie tendrán el triple de tensión máxima que seria 1600v por tres.

Así pues el resultado de tu circuito mixto serian 10nF 4800v.

La configuración que muestras es correcta.
