Condensador para un motor monofásico
Tengo una sierra de cinta que lleva un motor monofásico y me gustaría saber que condensador debería ponerle para el arranque.

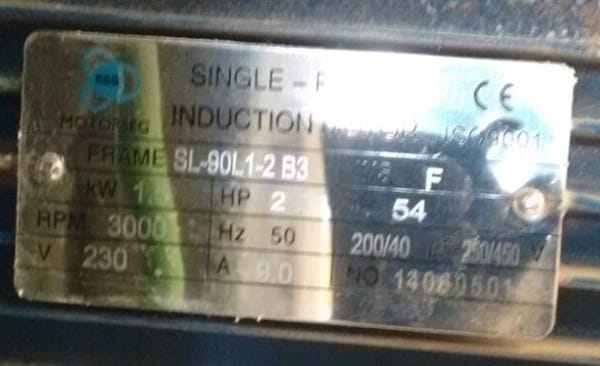

Los datos de la placa de características son :
1 respuesta
Respuesta de albert buscapolos Ing°
1
A falta de otros datos podes estimarlo como:
1.35 Potencia en Kwatt = 1.35 x 2HP x 0.75 Kw/HP = 2 KVAR
Corresponde una capacidad de ...........C=2000/ 220^2 x 314 x 10^-9 = 130 microfarads aprox.
Nota: en la fórmula en lugar de 2000 va 2.El resultado es correcto como lo escribí.
En clases me enseñaron a calcular los hp multiplicando 1 hp por 746 watts, no entendí que calculo hiciste, ¿de dónde sale el 1.35 Por otro lado kvar es potencia reactiva o sea que para el condensador dividistes Q/voltaje al cuadrado por pi por 10^9 cierto? - Anónimo
Yo utilizo para todos los cálculos 0.75 Kw/HP..........la diferencia con 0.746 es de un 0.5% y no influye.El 1.35 sale de recomendaciones empíricas ( experimentales) que fijan ese factor para motores de esa potencia. Tampoco la chapa aporta más datos. Para calcular la C hice como vos comentas. Así es. - albert buscapolos Ing°
Quieres decir que das a cada hp la equivalencia de 750 w.Es raro no solo porque en clases me dieron la cifra de 746 W por cada hp; ¿Sino por qué algunos usan también la cantidad de 735 w por cada hp. Supongo que 10 hp más o 10 hp menos no son significativos a la hora de hacer el calculo... Pero el factor 1.35 que significado tiene? Pregunto porque acá el reglamento emplea el coef 1.25 para calcular la línea y la llave que alimentara el motor. ¿Ese 1.35 es para dar más sección a la línea o más tolerancia a la llave? - Anónimo
No son 10HP más o menos sino 10 Watts + /-.Si tu Reglamento aplicado para este caso particular habla de 1.25 utiliza 1.25. Son valores experimentales que se obtienen de información estadística de muchas pruebas con motores de las mismas características.- - albert buscapolos Ing°
Quise decir 10 w mas o menos ; no 10 hp.En lo que respecta a calcular la C............, decis que hicistes como yo comento:C= 2000/ 220^2 x 314 x 10^-9Pará, pará..., pará............; (parezco fantino) ................., vos me estas diciendo........; que para calcular la capacidad del condensador ....., dividistes la p. reactiva entre el voltaje al cuadrado..., entre el numero pi y.......; entre 10^9Pero yo veo que al numero pi le falta la coma despues del 4, y por otro lado......; el 10 al exponente 9 , (o sea mil millones)...............; ¿de donde sale el 10 elevado a la nueve? - Anónimo
No dividí por pi...dividí por 2 x pi x frecuencia = 2 x 3.14 x 50 = 31410^9 sale porque en lugar de poner la Q en VAR la están poniendo en Kvar. Analízalo despacio. - albert buscapolos Ing°
Okey... - Anónimo
