Conexiones par cambio de programador horario en caja de conexiones
En la caseta de la depuradora de la piscina tengo una caja de conexiones eléctricas y dentro tengo un programador horario de la marca perry modelo 1IO 0170, concretamente este https://www.perry.it/ES/prodotto/1io-0170-1/
Aquí el manual: http://docs.perry.it/upload/files/1IO0170-171_DEIONN082_05-19_6L.pdf
Quería cambiarlo por uno más funcional ya que al ser pequeña la caseta y de acceso complicado me resulta difícil cada vez que tengo que ajustarlo.
He pensado en ponerle uno wifi para gestionar desde el movil, ya que la caseta está a unos 10 metros de la vivienda y llega la señal wifi perfectamente.
Quería poner este:
https://www.tongou.com/product/to-q-sy1-jwt-din-rail-smart-wifi-switch-with-metering-function
El manual del tongou es este: https://www.tongou.com/wp-content/uploads/2024/07/SY1-SY2-Din-Rail-Smart-Switch-Operating-Manual-1.pdf

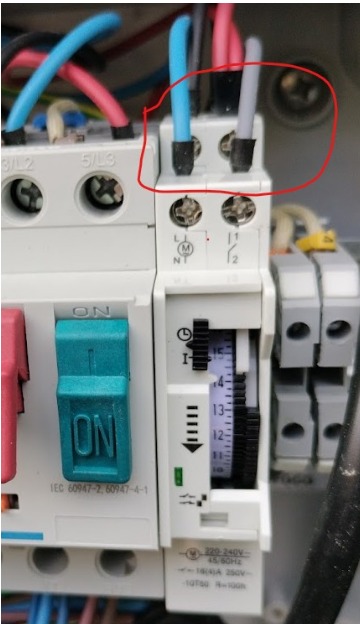

La pregunta es por las conexiones ya que no coinciden los conectores, en la foto adjunta las actuales:
https://novomilenio.com/descargas/cableadoPerry.jpg
¿Cuáles sería las equivalentes en el nuevo programador?
En el perry hay:
- N -> Cable azul
- L -> Cable gris oscuro
- 1 -> Cables rojos (2 cables)
- 2 -> Cable gris claro

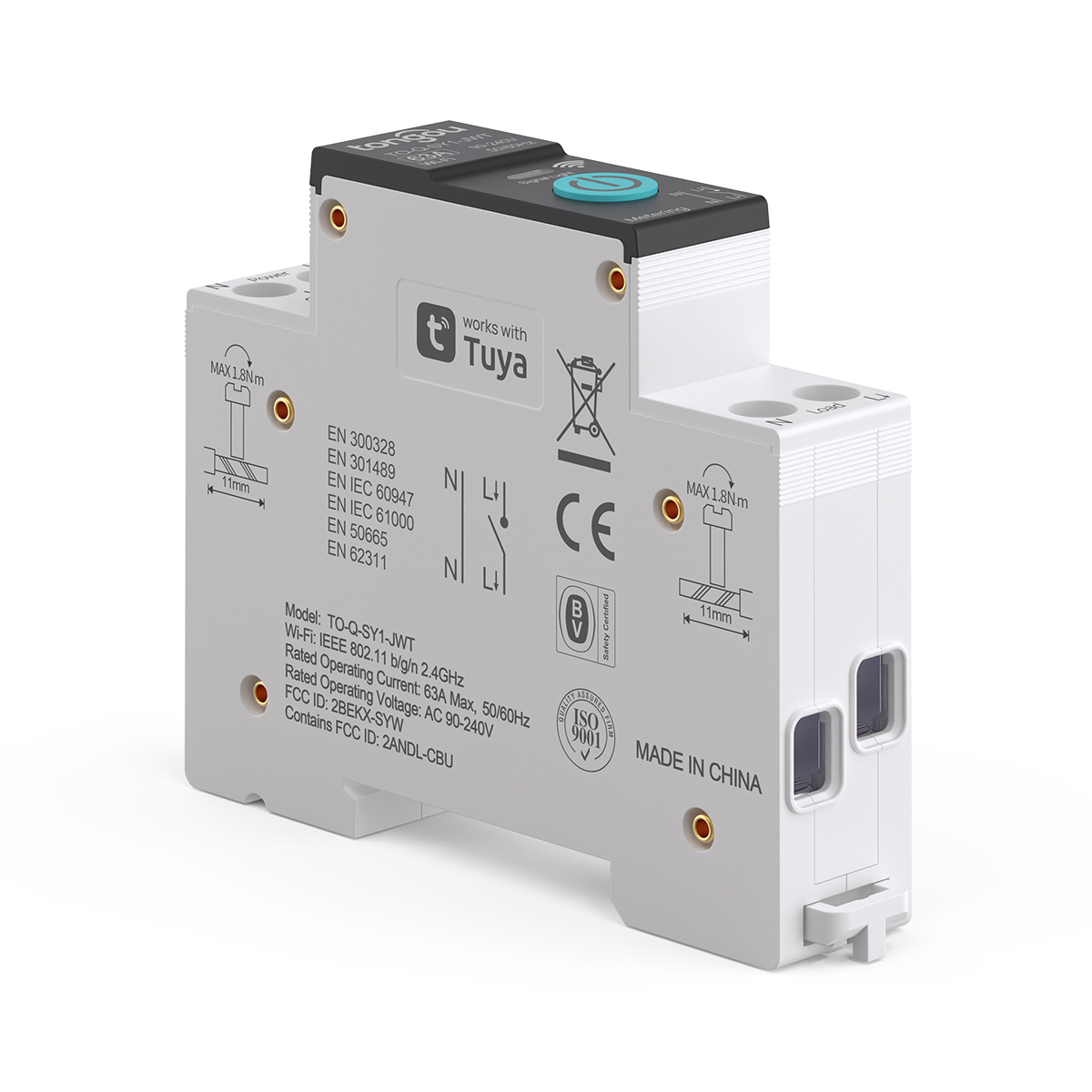

El nuevo tiene arriba N y L (power) y abajo lo mismo N y L (load), esta es una foto con el esquema:
https://www.tongou.com/wp-content/uploads/2022/06/%E4%B8%BB%E5%9B%BE4.jpg
¿Cuál es la correspondencia entre uno y otro?
Sabiendo donde va cada cable me parece sencillo pero ¿Es necesario que llame a un instalador o podría hacerlo yo mismo?
1 Respuesta
Por lo que se ve en la foto que has enviado del programador horario actual Perry las conexiones serian L-N del Perry al L-N power del Tongou y luego 1-2 del Perry no tienen exactamente correspondencia puesto que el L-N load del Tongou serian el neutro (N) y la fase (L) de la carga supuestamente un contactor que daría corriente a la bomba. Sobraría el cable que trae la fase al 1-2 del Perry y tendrías que llevar el neutro del (N) load del Tongou a la carga. Súbenos una foto más general del cuadro y de su cableado para que podamos indicarte mejor.
Entiendo entonces que no serviría para sustituir uno por otro? Pensé que este tipo de programadores sería todos iguales. Adjunto foto del cuadro. Agradezco las instrucciones pero la verdad no he entendido bien muy bien, me sería mejor por los colores de los cables saber adonde irían en el tongou:
- N - Cable azul -> XXX conector tongou
- L - Cable gris oscuro -> XXX conector tongou
- 1 - Cables rojos (2 cables) -> XXX conector tongou
- 2 - Cable gris claro -> XXX conector tongou
Asimismo, si conoceis otro producto similar/mejor que sirva para controlar mediante movil la programación del programador agradecería me dijeseis.
Disculpa mi ignorancia pero no entiendo muy bien, me sería más util saber por colores, donde va cada cable en el tongou:
- N - Cable azul -> XXX conector tongou
- L - Cable gris oscuro -> XXX conector tongou
- 1 - Cables rojos (2 cables) -> XXX conector tongou
- 2 - Cable gris claro -> XXX conector tongou

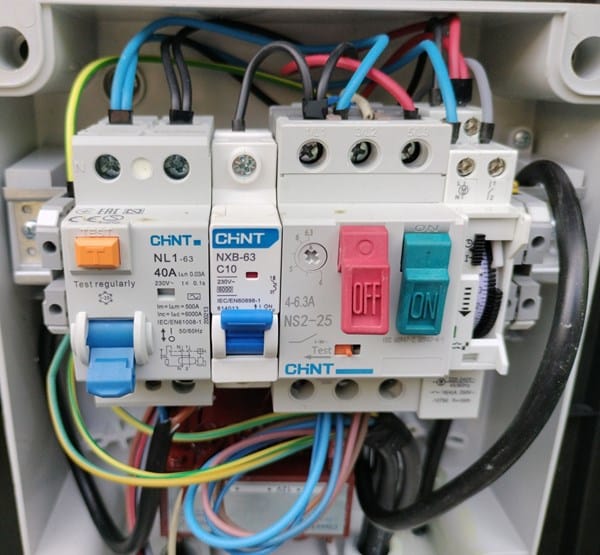

Adjunto foto del cuadro completo piscina. De izquierda a derecha. Conmutador general. Comnutador luces piscina. Salvaguarda motor. Programador.
El conjunto de aparatos está compuesto por:
- Motor depuradora
- Clorador salino
- Dispensador de ph
En el cuadro hay botón para poner en manual, paro, y automático, que es donde actua el programador horario actual.

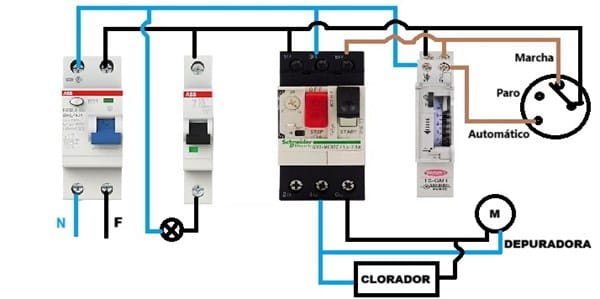

Según lo que se puede ver, el cuadro tendría aproximadamente el siguiente esquema eléctrico que te muestro en el enlace, aunque si está así conectado el guardamotor pienso que no esta funcionando correctamente:
Si están así las conexiones, previamente a solucionar el conexionado del Tongou a ese cuadro le faltaría un magnetotérmico de proteccion del diferencial, un contactor y, a mi entender, como ya te he indicado, el guardamotor no está correctamente conectado además de que lo tienes regulado a su máximo amperaje 6,3A y no creo que tu bomba y clorador necesiten tanta intensidad. El problema es que no tienes espacio en el cuadro para incluir el magnetotérmico y el contactor, ya que tienes las regletas de carril DIN ocupando el espacio necesario para aquellos. Dando por hecho que aguas arriba el diferencial estaría protegido en el cuadro de la vivienda donde coge corriente el cuadro de la piscina, podria prescindirse del magnetotérmico. En cuanto al contactor no es aconsejable que sea el propio reloj-programador, o el Tongou en este caso, el que directamente suministre corriente a todo (bomba y clorador), aunque el Tongou sea de un amperaje suficiente. Podría hacerse espacio en el cuadro retirando la regleta DIN de tierra y conectando todos los cables de tierra (amarillos-verde) en una borna o regleta normal, con lo que ya tendrías espacio para un contactor estrecho.
Perdón por el retraso, no se porque no me llego email de respuesta.
Buf, gracias por la respuesta pero lo que dices es demasiado técnica para un profano en estas materias como yo y entiendo solo algunas cosas que dices.
En la vivienda hay un magneto en el cuadro que da alimentación a todo el cuadro, me imagino que estará protegido entonces.
La caseta venía ya montada por el fabricante, con todo conectado dentro, únicamente venían sin montar las sondas, el piscinero de hecho ni siquiera abrió el cuadro. Entiendo que es lo correcto y tampoco quiero tocar demasiado por tema de garantía sobre todo.
Centrándonos en la pregunta inicial, ¿como pondría, como conectaría el tongou para sustutuir al perry o es que no se pueden sustituir uno por otro sin más?
Si no puedes precisar si las conexiones están como te indico en el esquema es complicado indicarte que cables usar para el cambio.
No te puedo decir con seguridad pero creo que sí, que así está correcto, al menos por lo colores de los cables. El único que no veo a donde va es el gris más clarito, el del 1/2 del perry.
Si me dices equivalencias pruebo ¿no pasará nada no? En el pero de los casos algo no funcionará pero supongo que no se dañará nada.
En principio si apago el primer interruptor, el de la izquierda de todo, se podría hacer prueba ¿o mejor que lo hago un profesional?
Este otro programador horario wifi tendría una correspondencia las entradas/salidas con el perry:
KPHD-WIFI-ASTRO código: 0767647
https://grupotemper.com/producto/kphd-wifi-astro
https://grupotemper.com/images/adjuntos2/FT-ES-KPHD-WIFI-ASTRO.pdf
El perry seria:
https://www.perry.it/ES/prodotto/1io-0170-1/
https://novomilenio.com/descargas/cableadoPerry.jpg
A la hora de conectarlo ¿podría hacer pruebas o es peligroso, puedo dañar algo? En principio quitando la corriente o bajando el interruptor general del cuadro piscina, pongo el L en el L y el N en el N (estoy veo que es igual en todos) y probando las tomas 1 y 2 ¿podría dañar algo si lo pongo mal o simplemente no funcionaría?
Ahora que se acerca la temporada y toca encender depuradora de nuevo, quería retomar esto.
Hoy he mirado y efectivamente las conexiones son tal cual se indica arriba:
Le he enviado un email a la empresa distribuidora de la caseta al respecto de los comentario que se ponen arriba de hay cosas que no están correctas, ya que venía todo montado y conectado tal cual está ahora, y estoy a la espera de que me contesten.
Mientras agradecería que alguien me comentase, con esas conexiones, como puedo camibar el perry por el
KPHD-WIFI-ASTRO código: 0767647
https://grupotemper.com/producto/kphd-wifi-astro
https://grupotemper.com/images/adjuntos2/FT-ES-KPHD-WIFI-ASTRO.pdf
Este se parece más al perry, tiene N y L y 1 y 2, ¿sería poner los cables del perry L y N y 1 y 2 en el L y N y 1 y 2 del KPHD?
Por otro lado no se para que vale el conector S del nuevo ...
Saludos y gracias de antemano por las respuestas.
Perdona por no contestarte antes pero tu respuesta qcaba de llegarme. La pagina no funciona muy bien y en ocasiones no llegan los mensajes de respuesta.
El hacer pruebas con tension de 230 V no es muy aconsejable pues puedes por una mala conexion provocar un cortocircuito.
En principio todos los reguladores horarios tienen en 1-2 un interruptor normalmente abierto que se acciona cuando la programacion se activa. El Tongou no lo lleva exactamente asi pero es muy similar.
Este ultimo que has puesto, KPHD-WIFI-ASTRO, en conexionado es identico al Perry. Los bornes L y N son la alimentacion del reloj y el 1-2 es el interruptor que activa/desactiva la bomba. Por lo tanto el conexionado iria en identica posicion que el Perry.
No obstante te reitero los posibles fallos que ya te he indicado con anterioridad. Que una cosa funcione no quiere decir que este correctamente conectado y que realice totalmente bien las funciones para las que fue. Diseñado.
