Que pasaría si conecto diferente un motor
En una conexión en triangulo serie las conexiones son:
1,12
2,10
3,11
8,5
6,9
4,7
Que pasaría si conecto
1,10
2,11
3,12
No se mucho de instalación de moteres pediría su ayuda por favor me dijo un electricista que se conecta así y busco información y sale de la forma de arriba para conectar no se cual de los dos esta bien
1 respuesta
La conexión que indicas al principio es correcta. Entrarías de red así:
Fase 1 .........T1+T12
Fase 2 .........T2 + T10
Fase 3 ..........T3 + T11
Y las series de cada arrollamiento de fase conectadas como te dicen.
Ahora de acuerdo a tu criterio- y manteniendo las conexiones serie como te indican - estarías haciendo:
Fase 1 ... T1 + T10 ... c.circuito trifasico de alimentacion
Fase 2 ... T2 + T 11... c. circuito trifasico de alimentacion
Fase 3 ... T3 + T 12 ... c.circuito trifasico de alimentacion
Disculpe la pregunta al conectar 1,10
2,11
3,12
Estaría asiendo corto circuito porque me podría ayudar por favor

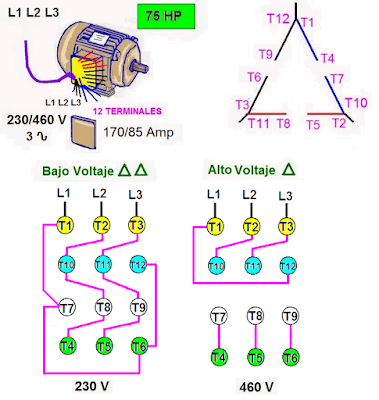

Te mando diagrama de conexiones. Allí veras que conectando como decís las tres fases entrarían en corto circuito.
Correspondería esquema de la derecha.
