Necesito Esquema de conexión de una caldera con una bomba, dos electroválvulas y dos termostatos
Tengo una antigua instalación que tengo que separar en dos pisos, tengo lo dicho. Dos electroválvulas, dos termostatos que deben funcionar independiente usando la de bomba de la caldera según demanda.
3 respuestas

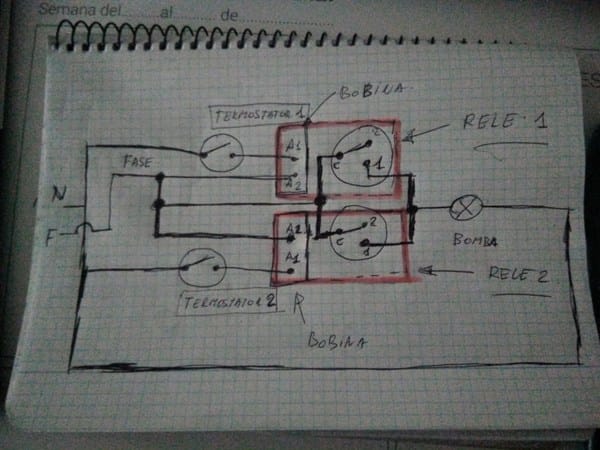

Solo quedaría insertar las válvulas. Pero así funciona
Pues tan sencillo como que cada termostato activa su electroválvula, y los micros de cada electroválvula a clema de termostato ambiente de caldera (si la electroválvula es sin micros a poner un contacto o relé)
Resumen: el termostato es un simple interruptor que activa/desactiva su electroválvula, y las electroválvulas activan la caldera con micros o relé/contactor
Muchas gracias. Ya he conseguido el esquema. Pero no se colgarle. Respecto a la respuesta, la teoría la sé y La comprendo, solo había que separarlo con dos relés
Es bastante sencillo, suerte
¡Gracias!, pero sencillo no es ni gota. He tenido que dar muchas vueltas para conseguirlo.
Además lo que pedía es el esquema, no la teoría. Pero mil gracias de todos modos
