Regular la Altura de una Puerta?
Tengo una Puerta Acorazada que me rora un poco el extremo en la tarima.
El caso es que no consigo quitar las tapas de las Bisagras, ni inferior ni superior para intentar regularla.

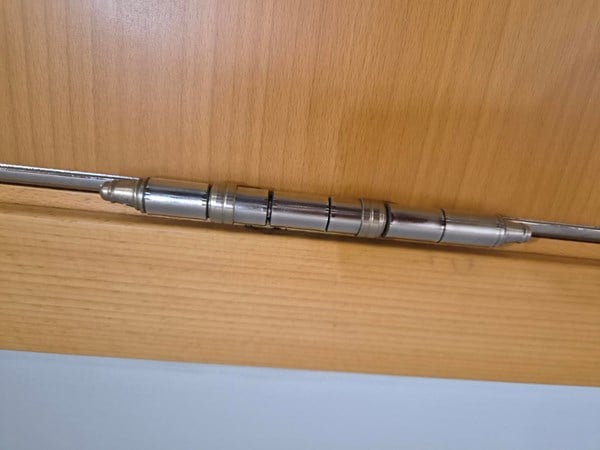

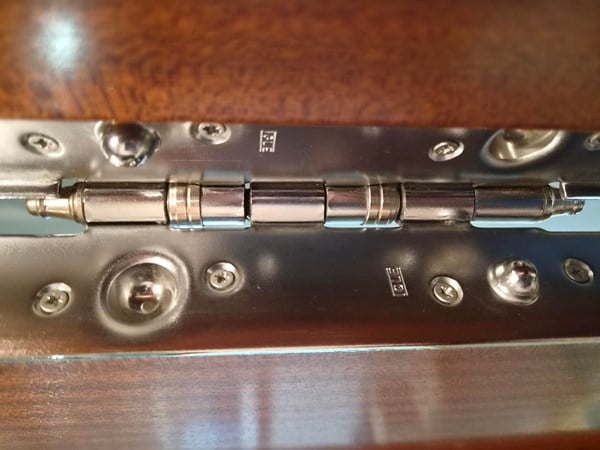

Usa Bisagras IGLE, pero no consigo encontrar la clave para subirla un poco.
¿Alguna idea?
2 Respuestas
He conseguido comunicarme con el fabricante, y me han dicho que ése modelo no dispone de regulación ee altura. Una lástima.
I. Hola Francisco Javier, aunque no puedo ayudarle por desconocimiento sobre este tema, si lo desea podría intentar facilitarle comunicación directa con varios expertos en carpintería y cerrajería que podrán ofrecerle orientación de primera mano.
Con todo vi una posible información general y unas respuestas generadas por la I.A que deseaba trasladarle con la esperanza de que pudiesen serle de alguna utilidad.
Disculpe por todo el trastorno de lectura y la parca respuesta. Ánimo.
https://seguritek.es/guia-para-aprender-a-ajustar-una-puerta-de-seguridad/
https://bunkerpuertasacorazadas.com/blog/ajuste-de-las-bisagras-de-la-puerta-acorazada/
https://www.youtube.com/watch?v=u0XSunwD3tQ&t=3
https://www.youtube.com/watch?v=SvpeoQxNZxw&t=3s
https://www.youtube.com/watch?v=zE9pupLu3G0
*Para retirar las tapas de las bisagras de una puerta acorazada (frecuentemente embellecedores de presión o embellecedores tubulares), inserta con mucho cuidado la punta de un destornillador plano fino o una cuña de plásticos blandos en la junta de la tapa, y haz palanca suavemente hacia afuera hasta que salte el pestillo o la presión del embellecedor. [1, 2]
Pasos para retirar las tapas
- Revisar fijación: Observa si la tapa va a presión (la más común) o si lleva algún pequeño prisionero o tornillo allen oculto en la parte inferior o lateral. [1]
- Hacer palanca con cuidado: Coloca un trozo de cinta de carrocero alrededor de la bisagra para no rayar el lacado o acabado de la puerta o del marco.
- Insertar la herramienta: Introduce la punta de un destornillador plano pequeño justo en la ranura de unión de la tapa. [1]
- Girar levemente: Gira el destornillador con suavidad para liberar las pestañas interiores de plástico o metal que sujetan el embellecedor. [1, 2]
- Extraer la pieza: Tira de la tapa hacia ti con la mano una vez que notes que ha cedido el ajuste de presión. [1]
Para ajustar una bisagra tipo lápiz (cilíndrica o tipo bala) en una puerta blindada o de seguridad pesada, retire las tapas protectoras, afloje los tornillos de fijación (prisioneros) con una llave Allen y gire el perno de ajuste interno o el tornillo de carga vertical para alinear la altura y la holgura lateral de la puerta. [1, 2]
Herramientas necesarias
- Llave Allen del tamaño adecuado (llave hexagonal, generalmente de 4 mm o 5 mm)
- Destornillador plano pequeño o cúter (para las tapas)
- Aceite lubricante (opcional, para un movimiento suave)
- Ayudante o una palanca (para soportar el gran peso de la puerta blindada) [1, 2, 3, 4, 5]
-Guía de ajuste paso a paso
1. Dejar al descubierto los puntos de ajuste
Abra completamente la puerta blindada.
Busque las pequeñas tapas protectoras de plástico o metal en las bisagras tipo lápiz o bala.
Retire estas tapas con cuidado utilizando un destornillador plano fino o un cúter. [1, 2]
2. Liberar los bloqueos de seguridad
Localice los pequeños tornillos de fijación (prisioneros) en el lateral o en la parte inferior de los cilindros de la bisagra.
Afloje ligeramente estos tornillos con la llave Allen. No los retire por completo. Este paso libera el mecanismo de ajuste interno. [1, 2, 3, 4]
3. Ajustar la altura (alineación vertical)
Localice el tornillo de ajuste vertical situado en la parte inferior o en el interior del cuerpo de la bisagra.
Gire la llave Allen en el sentido de las agujas del reloj para elevar la hoja de la puerta, o en sentido contrario para bajarla.
Nota: En puertas de seguridad pesadas, levante ligeramente el peso de la puerta con una palanca o cuña mientras gira el tornillo para evitar que la rosca se dañe debido a la carga extrema. [1, 2, 3]
4. Ajustar lateralmente (alineación horizontal)
Localice los pernos de ajuste horizontal integrados en el cuerpo de la bisagra (orientados hacia el marco) o en el interior del pivote cilíndrico.
Gire la llave gradualmente para acercar o alejar la puerta del marco, asegurándose de mantener una holgura uniforme en todo el perímetro. [1, 2, 3, 4]
5. Bloquear y probar
Cierre la puerta lentamente para comprobar si encaja suavemente sin rozar contra el marco. Vuelva a apretar firmemente todos los tornillos de fijación.
Vuelva a colocar las tapas protectoras en su sitio. [1, 2, 3]
Para regular las bisagras de tipo lápiz (o de bulón/micrométricas) en una puerta acorazada, debes quitar los tapones o embellecedores de las bisagras, aflojar los tornillos prisioneros de bloqueo y usar una llave Allen (generalmente de 5 mm) para girar los pernos internos según necesites subir, bajar o desplazar lateralmente la hoja. [1, 2, 3]
Pasos para la regulación
- Quitar tapones: Retira las tapas o embellecedores de plástico y metal que ocultan los tornillos en el cuerpo de la bisagra. [1, 2, 3]
- Aflojar prisioneros: Localiza y afloja ligeramente los tornillos de fijación o bloqueo laterales con la llave Allen adecuada para liberar el mecanismo de ajuste. [1, 2]
- Ajustar altura (eje vertical): Gira el tornillo o perno central superior/inferior en sentido horario para elevar la puerta si roza abajo, o antihorario para bajarla. [1, 2]
- Ajustar anchura / holgura lateral: Aprieta o afloja los tornillos frontales o internos de aproximación para mover la hoja hacia el marco o alejarla si roza en el lateral. [1, 2]
- Fijar y comprobar: Vuelve a apretar los tornillos prisioneros de bloqueo para que la bisagra no se desajuste con el uso y coloca de nuevo los tapones embellecedores. [1, 2]
https://seguritek.es/guia-para-aprender-a-ajustar-una-puerta-de-seguridad/
https://www.youtube.com/watch?v=3sHQWibwDLA
https://bunkerpuertasacorazadas.com/blog/ajuste-de-las-bisagras-de-la-puerta-acorazada/
https://www.maxavegroup.com/es/como-retirar-el-pasador-de-la-bisagra-de-la-puerta/
https://www.tiktok.com/@josete_mpro/video/7508369705225162006
Para quitar la tapa de una bisagra en una puerta acorazada (como las de marcas tipo IGLE), por lo general debes tirar de ella hacia arriba con cuidado o hacer palanca suavemente con un destornillador plano fino, ya que suelen ir a presión o roscadas embelleciendo el eje de regulación. [1, 2, 3]
Pasos para retirar la tapa
Inspecciona la junta: Mira si la tapa tiene una pequeña muesca o ranura en la base.
Usa una herramienta fina: Introduce la punta de un destornillador plano o una espátula muy fina entre la tapa y el cuerpo de la bisagra. [1, 2]
Haz palanca levemente: Gira el destornillador con suavidad para que la pieza de adorno salte o se desplace hacia arriba. [1, 2]
Desenrosca si es el caso: Algunas tapas superiores e inferiores actúan como embellecedores a rosca; prueba a girarlas en sentido antihorario antes de forzarlas.
Para quitar la tapa o embellecedor de una bisagra en una puerta acorazada (como los modelos tipo Igle o Micra), debes hacer presión suave o palanca con mucho cuidado utilizando un destornillador plano fino, ya que suelen ir encajadas a presión o retenidas por pestañas metálicas.
Pasos para retirar el embellecedor
Inspecciona la ranura: Mira el contorno de la tapa de la bisagra para localizar un pequeño rebaje o ranura lateral.
Haz palanca con cuidado: Inserta la punta de un destornillador plano en la ranura. [1]
Gira levemente: Rota el destornillador despacio para que la cubierta salte o se deslice hacia afuera sin rayar el embellecedor ni la hoja de la puerta.
Retira los tornillos o accede al ajuste: Una vez fuera la tapa, verás los tornillos de fijación o los espárragos de regulación de la bisagra
Para regular la altura de una puerta acorazada con bisagras registrables o de tipo IGLE, debes quitar los tapones protectores, aflojar los tornillos de sujeción de seguridad de las bisagras y accionar los tornillos prisioneros o de regulación vertical (generalmente con una llave Allen) para subir o bajar la hoja de manera uniforme.
Pasos para la regulación
Quitar los tapones: Retira las tapas de plástico o embellecedores que ocultan los tornillos en el cuerpo de la bisagra.
Aflojar la fijación: Afloja con cuidado los tornillos de presión que sujetan el eje o bloquean el sistema para permitir el movimiento de la hoja.
Ajustar la altura: Gira el tornillo prisionero vertical (habitualmente ubicado en la parte inferior o superior de la bisagra) para elevar o descender la puerta según necesites.
Apretar y comprobar: Vuelve a apretar todos los tornillos de fijación firmemente y coloca los tapones. Hazlo en todas las bisagras por igual para repartir el peso.
https://es.wikihow.com/quitar-el-pasador-de-la-bisagra-de-una-puerta
https://www.youtube.com/watch?v=3sHQWibwDLA
Para regular la altura de una puerta acorazada y evitar que roce con el suelo, debes quitar los tapones o embellecedores de las bisagras, aflojar los tornillos prisioneros o de fijación y usar una llave Allen para girar el perno hexagonal interno que eleva o baja la hoja de la puerta.
Pasos para regular la altura
Quitar protecciones: Retira los tapones de los tornillos o el embellecedor del eje de las bisagras para ver los mecanismos internos. [1, 2]
Aflojar tornillos de fijación: Usa la llave Allen adecuada para aflojar los tornillos prisioneros que bloquean el eje de la bisagra. [1]
Girar el perno de regulación: Gira el tornillo o perno hexagonal interior de manera uniforme en todas las bisagras para subir o bajar la puerta según lo que necesites. [¿Cómo arreglar puerta acorazada que roza?, 2]
Apretar y comprobar: Vuelve a fijar bien todos los tornillos y comprueba que la puerta abre y cierra sin rozar antes de poner los tapones de nuevo. [Puerta descolgada, 2]
Si me dices el tipo o marca de las bisagras o si el problema es que roza contra el suelo o el lateral, te puedo dar indicaciones más exactas.
https://www.youtube.com/watch?v=p4dO2n4FJRk
Revisa si tus bisagras cuentan con un tornillo prisionero o de ajuste vertical (suele requerir una llave Allen en la parte inferior o lateral del pernio).
Gira el tornillo de ajuste en sentido horario para elevar de manera progresiva la hoja de la puerta. Ve probando el cierre de forma paulatina para no levantarla de más.
Si tus bisagras no son regulables con llave, tendrás que abrir la puerta por completo, calzarla con una cuña o palanca para mantenerla firme, desmontarla y colocar una arandela metálica del diámetro adecuado en el eje de cada bisagra para ganar los milímetros perdidos
Aprieta con firmeza todos los tornillos de fijación al marco. Si notas que están barridos o flojos por el uso, cámbialos por unos tornillos más largos y gruesos para asegurar la sujeción del peso.
Comprueba que la puerta cierra con suavidad y que los pestillos de la cerradura encajan de forma correcta en el marco sin forzar la llave.
Para regular la altura de una puerta acorazada con bisagras registrables o de tipo microrregulación (similares a sistemas de perno o micromecánicos), debes quitar los embellecedores o tapas protectoras de la bisagra superior e inferior, aflojar los tornillos prisioneros de bloqueo y usar una llave Allen para girar el tornillo vertical de elevación de manera uniforme en todas las bisagras. [1, 2, 3]
Para ver una guía práctica de ajuste en este tipo de herrajes pesados, puedes consultar las indicaciones técnicas generales de Búnker Puertas Acorazadas sobre el mantenimiento de los mecanismos de hoja. [1]
Pasos para la regulación en altura
Quitar embellecedores: Retira las tapas de plástico o embellecedores de las bisagras para dejar a la vista los tornillos de ajuste. [1, 2]
Aflojar el bloqueo: Libera el tornillo prisionero o perno de bloqueo lateral con la llave adecuada (generalmente Allen o hexagonal) para desbloquear el eje vertical. [1, 2]
Aliviar el peso: Coloca una cuña de madera o palanca pequeña debajo de la puerta para levantarla levemente. Esto quita el peso directo sobre el tornillo regulador y facilita el giro. [1, 2]
Girar el tornillo de altura: Usa una llave Allen (frecuentemente del número 5) para girar el tornillo interior del eje. En la mayoría de modelos, girar en un sentido eleva la hoja y en el contrario la baja. [1, 2, 3]
Apretar y comprobar: Vuelve a fijar los tornillos prisioneros y retira las cuñas para probar el cierre suave de la puerta y el giro de las llaves. Repite el proceso de forma equilibrada en todas las bisagras de la puerta. [1, 3]
Te agradezco tu respuesta y el tiempo empleado en ella.
Antes de preguntar aquí, había visto vídeos y buscado información, de hecho ya había visto alguno de éstos.
El problema que tengo, es que no soy capaz de sacar los tapones de las bisagras, ni superior ni inferior. Siempre lo he intentado tirando, incluso con unos alicates de presión ayudado con un martillo, pero me da miedo seguir haciendo el "bruto" sin saber a ciencia cierta como se quitan...
Si me puedes conseguir ayuda de algún compañero que conozca esta narca de bisagras, te lo agradecería.
Muchas gracias por tu tiempo y tu ayuda.
Un saludo.
I. Hola Compañero, muchísimas gracias por sus palabras y su amabilidad :) significa mucho para mí, y lamento de veras no saber atenderle, vi aproximaciones pero no consigo encontrar una explicación concreta para sacar los 'capuchones'/tapones de las bisagras. Pensé en aplicar aceite lubricante de manera generosa y luego insertar hilo dental o una pieza delgada de plástico en la hendidura o mínimo hueco existente entre el tapón y la bisagra, para 'tirar' hacia arriba, pero parece poco factible y excepto proponerle utilizar unos alicates especiales (acodados o de punta curvada) como estos no caigo en ninguna otra opción.
Por supuesto, si lo desea paso a citar a una serie de expertos, dado que aún ninguna persona conocedora le respondió.
En este momento creo que unos determinados Compañeros no se encuentran disponibles, pero los aquí citados tienen vastos conocimientos en varios ámbitos relacionados con el hogar, es muy posible que por extensión puedan guiarle. Ojalá pronto consiga regular la altura de su puerta. Mucho ánimo.
I. Disculpe la insistencia, le dejo también aquí la info vista por si en la otra consulta no la hubiese visto, ya que la página lleva días dando fallos. Ánimo.
https://www.foromadera.com/t/bisagras-puerta-seguridad/26549/2
Para regular la altura de una puerta de seguridad con bisagras fijas (que no tienen tornillos Allen de regulación), el método físico y más efectivo consiste en utilizar arandelas de suplemento o ajustar la posición física de la bisagra. A diferencia de las bisagras modernas regulables en 3D, una bisagra verdaderamente fija no se puede graduar con una llave desde el exterior. [1, 2]
A continuación, te presento las dos mejores formas de resolverlo dependiendo de lo que necesite tu puerta:
Método 1: Elevar la puerta mediante arandelas (El más sencillo)
Si el problema es que la puerta se ha descolgado ligeramente y roza con el suelo o la parte inferior del marco, la solución estándar es introducir arandelas de latón o acero en el eje de la bisagra. [1, 2, 3, 4]
- Paso 1: Abre la puerta por completo y coloca una cuña de madera o un elevador debajo de ella para soportar su peso y evitar que se caiga. [1]
- Paso 2: Con la ayuda de otra persona, levanta la hoja de la puerta hacia arriba de forma vertical hasta extraerla de los pernos de las bisagras.
- Paso 3: Introduce una o dos arandelas del diámetro exacto del perno (eje) en la parte macho de la bisagra (la que queda anclada al marco). [1, 2]
- Paso 4: Vuelve a colocar la puerta encajándola en sus pernos. La altura habrá subido exactamente el grosor de las arandelas añadidas.
Método 2: Modificar el encastre de la bisagra (Si necesitas bajarla o un ajuste mayor)
Si la puerta roza arriba o el método de las arandelas no es suficiente porque los pernos quedan cortos, tendrás que reposicionar físicamente las bisagras. [1]
- Paso 1: Desmonta la puerta retirándola de sus bisagras.
- Paso 2: Desatornilla la parte de la bisagra que requiera el ajuste (normalmente la del marco o la de la hoja, según cuál sea más accesible).
- Paso 3: Usa un formón si el marco es de madera, o herramientas de ajuste si es metálico, para rebajar el encastre (cajeado) unos milímetros hacia arriba o hacia abajo. [1]
- Paso 4: Tapa los agujeros antiguos de los tornillos con espigas de madera y pegamento (o masilla metálica si aplica) para evitar que el tornillo busque su posición vieja. [1]
- Paso 5: Realiza los nuevos orificios y vuelve a atornillar la bisagra fuertemente empleando tornillos más largos si es necesario para garantizar la seguridad. [1, 2]
⚠️ Nota importante sobre puertas blindadas o acorazadas
Muchas puertas de seguridad actuales simulan tener bisagras fijas porque llevan embellecedores cilíndricos de plástico o metal que cubren los mecanismos. Asegúrate de retirar a presión cualquier tapón o embellecedor en la parte superior e inferior del cilindro de la bisagra. Si al quitarlos descubres un perno hexagonal interno o un tornillo prisionero, tu puerta sí es regulable y podrás subirla girando una llave Allen en sentido horario. [1, 2, 3, 4]
https://www.facebook.com/watch/?v=1346041196947280
*Para regular la altura de una puerta cuando la bisagra no tiene tornillos de ajuste, debes colocar calzas o arandelas para modificar físicamente la posición de la hoja respecto al marco. [1, 2]
Pasos para regular la altura con calzas
- Soporta el peso: Abre la puerta y coloca un calzo o apoyo de madera debajo para evitar que la hoja caiga y doble las bisagras al aflojar los tornillos. [1, 2]
- Retira los tornillos inferiores: Empieza por la bisagra inferior o intermedia y quita los tornillos que la fijan al canto de la puerta o al marco. [1, 2]
- Inserta una calza o arandela: Coloca una pequeña arandela o calza delgada entre la hoja de la bisagra y la puerta (o el marco, según necesites subir o inclinar). [1, 2]
- Comprueba el nivel: Retira el soporte inferior, cierra la puerta y verifica que el espacio sea uniforme y ya no roce. Si sigue descolgada, repite el proceso en la bisagra intermedia. [1, 2]
Para regular la altura de una puerta de seguridad cuando sus bisagras fijas no traen tornillos de Allen o de ajuste vertical, debes utilizar métodos mecánicos tradicionales como el uso de arandelas de calibración o el reajuste del soporte.
Herramientas necesarias
- Llave fija o de tubo (según los pernos de la bisagra).
- Arandelas finas de acero o arandelas de presión del diámetro del pasador.
- Cuñas de madera y un martillo.
- Gato o palanca pequeña para levantar la hoja de la puerta.
Pasos para elevar la puerta con arandelas
- Sujetar la puerta: Coloca cuñas de madera debajo de la puerta para que no caiga del todo al soltar la primera bisagra. [1]
- Desmontar la hoja: Abre la puerta y, con ayuda de otra persona o un gato elevador, levanta ligeramente la hoja para descargar peso. Desatornilla o desmonta los pasadores de las bisagras con cuidado.
- Colocar arandelas: Inserta una o dos arandelas metálicas finas en el eje o pivte de cada bisagra (empezando por la inferior). Esto sirve como suplemento para ganar de 1 a 3 milímetros de altura. [1]
- Engrasar y probar: Aplica grasa consistente en los ejes, vuelve a encajar la hoja en su sitio y retira las cuñas. Comprueba que gire sin rozar en el suelo. [1]
Alternativas si el problema persiste
- Cambiar tornillos por unos más largos: A veces el peso vence los tornillos del marco; cámbialos por unos de mayor longitud y grosor para fijar la bisagra firmemente. [1, 2]
- Reubicar la placa de la bisagra: Desatornilla la parte fija del marco, rellena los agujeros antiguos con tacos de madera y cola, y vuelve a atornillar la bisagra 2 milímetros más arriba. [1]
