Me gustaría determinar la inducción magnética en el interior de una bobina.
Considerando dos bobinas centradas en el eje Z con una altura h=50 cm.
Bobina interior: radio =2cm N espiras =1000 Intensidad= 1A en sentido horario
Bobina exterior: radio =4cm N espiras =500 Intensidad= 3A en sentido antihorario
La bobina interior tiene un material con permeabilidad relativa de 5000.
Deteminar la inducción magnética en el interior de una bobina de menor radio, considerando ambas bobinas h>>r.

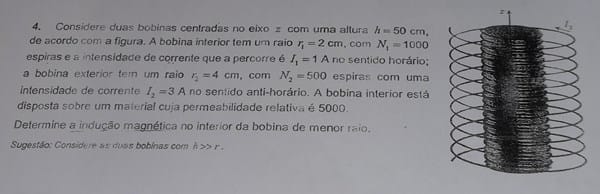

Adjunto imagen
1 respuesta
Te indico el procedimiento. Los cálculos los haces vos mismo.
Aplicas superposición de efectos al eje de la bobina menor. Si te dicen que r<<h podes considerar como dos solenoides concentricos.
B1 ( bobina exterior) ...= mu(o) x 500 x 3 / 0.50 ... vector vertical dirigido hacia arriba de la bobina.
B2 ( bobina interior) ...............= mu(o). Mu(rel) x 1000 x 1 / 0.50 ... vector vertical dirigido hacia abajo.
Haces los cálculos y la Inducción total será B = B1 - B2
mu(o) = 4 pi x10^-7 N/A^2
mu( rel) = 5000
