Como puedo filtrar armónicos y como se conecta serie o paralelo?

Mi duda más grande es la colección en serie o en paralelo... ¿filtro activo o pasivo?

2 Respuestas

Respuesta

Haber, si tienes problemas de armónicos, tienes que conectar un filtro EMI antes de la entrada de fase y neutro del aparato que quieras proteger o del aparato que emita armónicos. El filtro EMI protege y además evita que salgan armónicos del aparato electrónico al que lo tienes conectado.

En aliexpress los venden a buen precio:

 https://es.aliexpress.com/store/product/FLAC32-6A-single-phase-power-EMI-filter-6A/313486_32670928952.html?spm=a219c.search0104.3.33.krDM0N&ws_ab_test=searchweb0_0,searchweb201602_1_10152_10065_10151_10068_10344_10345_10547_10342_10343_10340_10341_10548_10542_10194_10541_10304_10307_10301_10060_10155_10154_10056_10055_10539_10537_10536_10059_10534_10533_100031_10103_10102_5670011_10109_10107_10142_10320_10321_5660011_10084_10083_10177_10180_10312_10313_10314_10184_10550_10073_10551_10552_10553_10554_10556_10186_10557_5650011-normal#cfs,searchweb201603_30,ppcSwitch_4&btsid=41a8e7e3-8e12-4d72-b9bf-1afee94a86b5&algo_expid=3472687b-d3b2-4be5-a517-96e176cf29fc-4&algo_pvid=3472687b-d3b2-4be5-a517-96e176cf29fc

Tendrás que tener en cuenta el voltaje y amperaje de tu aparato, por ejemplo este es para voltajes hasta 250V y amperajes hasta 6 Amperios. Los hay de más amperios pero son más caros.

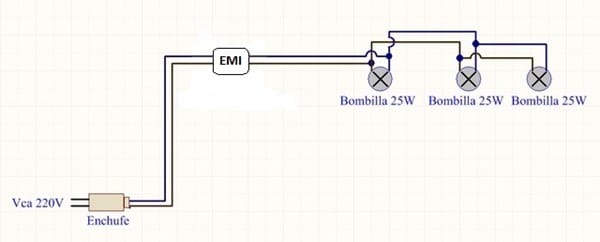

Como conectarlo:

Simplemente lo intercalas a la entrada de corriente el cable marrón de entrada al EMI con el marrón del enchufe, el azul de entrada al EMI con el azul del enchufe, si el enchufe tiene toma de tierra pela un poco el cable para conectar el EMI a toma de tierra, Los cables marrón y azul de salida del EMI al aparato o bombilla que quieras proteger.

Este tipo de filtros son pasivos, y son muy eficientes para eliminar armónicos, si tuvieras problemas por bajadas y subidas de tensión etc... entonces si que te recomendaría filtros activos.

Muchas gracias la verdad que me fue muy útil la información. Si tienes algo más información de filtros activos te lo agradecería.

Se que se usan filtros activos para amplificar sonido, dado que los pasivos amortiguan mucho la señal y se acaba perdiendo. Filtros activos de corriente los encontrarás en los SAI, donde se usan también filtros EMI y varistores por si hay subida de voltaje. Los filtros activos estabilizadores de voltaje o frecuencia lo desconozco quizás alguien más por aquí te pueda ayudar. Luego también se usa mucho los reguladores de voltaje de continua, los 78XX y 79XX donde XX es el voltaje de salida regulado, por ejemplo los más habituales son los 7805 o 7812.
