Videoportero de dos hilos añadir un timbre en la planta de arriba

Compre un videoportero en el leroy merlin que va con dos hilos al pulsador y de alli a la cerraja, mi pregunta es ¿es posible añadir un timbre o zumbador de 220 voltios a la planta de arriba de la vivienda?, que necesitaría o como sería el esquema.

2

2 respuestas

Respuesta
1

Necesitas conectar a la bobina de un relé el zumbador o llamada electrónica de tu timbre. Por supuesto, necesitas el timbre y alimentarlo a 220v. Además tendrás que tirar un cable doble que haga de interruptor desde el timbre hasta el relé que también tendrás que comprar. El relé tiene que actuar con el voltaje del zumbador o llamada electrónica de tu telefonillo, lo ideal es usar un multímetro en los dos cables del zumbador del telefonillo o en los cables que vienen de portero de abajo que correspondan a zumbador/llamada y común. Si tienes un tester conectas el tester a esos dos cables y que alguien te pique al timbre. Así sabrás que voltaje tienes. Si es zumbador deberían ser entre 5 y 10V la llamada electrónica de 3 a 5V. ( Pero puede variar ) Cuando compres el relé que actúe un poco por debajo de tu voltaje. En aliexpress seguro que tienes algunos muy baratos.

Algo así en caso de llamada electrónica te iría bien:

https://es.aliexpress.com/store/product/Sealed-relay-3V-10A-250V-5-feet-Songle/1980270_32792361478.html?spm=a219c.search0104.3.87.ySojUy&ws_ab_test=searchweb0_0,searchweb201602_1_10152_10065_10151_10068_10344_10345_10342_10343_10340_10341_10194_10540_10304_10307_10301_10060_10155_10154_10056_10055_10539_10054_10538_10537_10059_10536_10534_10533_100031_10099_10338_10103_10102_10109_10052_10053_10107_10050_10142_10051_10320_10321_10084_10083_10080_10082_10081_10177_10110_10111_10112_10113_10114_10180_10312_10313_10314_10184_10078_10079_10073_10186,searchweb201603_25,ppcSwitch_4&btsid=3dda2309-2bf4-4878-8cda-93adf808d77b&algo_expid=6d52acd9-39e0-49e6-8fec-200a61b6484e-11&algo_pvid=6d52acd9-39e0-49e6-8fec-200a61b6484e

Te venden 5 por 2,5€.

Muchas gracias Albert por tspuesta podría pedirte si no es mucho inconveniente que me dibujaras un esquema completo indicándome la instalación saludos y gracias por su atención

No hay problema, dejame aprovechar uno de internet:

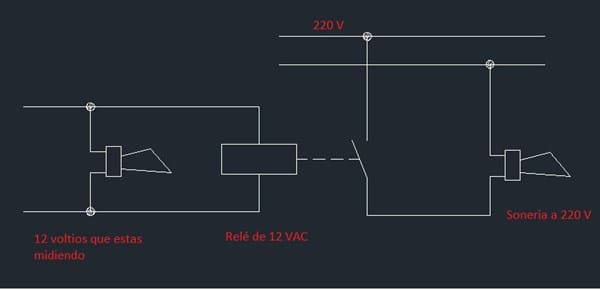

Pero en vez de ser 12V seguramente sera entre 5-10V o entre 3-5V. El zumbador de la izquierda es el interno del telefonillo, el de la derecha es el que tendrás que colocar en la planta de arriba.

Podrías tomar la corriente de los propios tornillos de entrada al telefonillo. Solo tendrías que conectarlo al cable de zumbador/llamada electrónica y al común. Cualquier duda coméntamelo.

Si no sabes que cables son (el zumbador/llamada electrónica y el común) puedes mirar las instrucciones del videoportero o buscar el modelo en una tabla de conexiones de videoporteros. Si no sabes buscarla dime el modelo exacto de videoportero y te lo busco.

Respuesta
1

Primero tendrías que indicar que marca y modelo de videoportero tienes instalado y subir una foto del conexionado interior para ver si se puede sacar de la señal de llamada para poder actuar o bien directamente en un timbre o bien a través de un relé que a su vez actuaría sobre el timbre.

Por ejemplo, en Fermax, existe este módulo de timbre que se puede contectar a los distintos modelos de porteros/videoporteros de la marca:

http://docweb2.fermax.com/docs/manuales/97763%20Prolongador%20de%20llamada%20Ref%202040%20V09_14.pdf

buenas tardes a todos el modelo del videoportero con monitor efecto espejo es AVIDSEN SPEGEL DE 4.3

VIDEOPORTERO CON MONITOR EFECTO ESPEJO "AVIDSEN SPEGEL" DE  4,3" DE 2 HILOS. ESTA COMPLETAMENTE NUEVO Y PRECINTADO. SU PRECIO DE MERCADO RONDA LOS 200€.

DESCRIPCIÓN:

Kit compuesto por videoportero y monitor a color con efecto espejo de 4,3". Dispone de placa exterior en aluminio con cámara e iluminación LED para visión nocturna, pantalla táctil retroiluminada, así como ajuste de contraste y volumen.

FICHA TÉCNICA:

Tipo de tecnología: Audio y vídeo

Número de hilos de conexión: 2 hilos

Tipo de alimentación: 12V con transformador

Tipo de apertura: Apertura simple

Distancia: Hasta 200 m

Características de la pantalla: Pantalla a color de 4,3"

Tipo de instalación: De superficie

Visión nocturna: Sí

Tipo de vivienda: Unifamiliar

WWW.IBAZARMADRID.COM

Monitor < abarcan clase = notranslate ' ></span> 4,3 '' manos libres color "efecto espejo", con botones suaves al tacto con retroiluminación.
• El aluminio exterior montaje de cámara con LEDs infrarrojos para visión nocturna.
• Micrófono incorporado.
• Campana Ding Dong.
• Capacidad para ajustar el volumen del timbre y el contraste de su monitor.
• Posibilidad de conectar a 12V, 1A para abrir una puerta

• Diseño original "efecto espejo" en modo stand-by, el videoportero es un verdadero espejo

Aceite de argán orgánico puro. Ideal para nutrir y rehidratar la piel seca de la cara y el cuerpo. También es ideal como base para el maquillaje.

Ingredientes naturales (100%):

Argania Spinosa aceite de almendra

CONFEZIONE

botella de cristal de 30 ml con gotero

-Ver más en: http://www.omniabotanica.it/2011/06/02/olio-di-argan-purissimo-biologico/#sthash. dpuf PMQSxfv4.

Aceite de argán orgánico puro. Ideal para nutrir y rehidratar la piel seca de la cara y el cuerpo. También es ideal como base para el maquillaje.

Ingredientes naturales (100%):

Argania Spinosa aceite de almendra

CONFEZIONE

botella de cristal de 30 ml con gotero

-Ver más en: http://www.omniabotanica.it/2011/06/02/olio-di-argan-purissimo-biologico/#sthash. dpuf PMQSxfv4.

  LO QUE ME INTERESARÍA ES PODER EN LA PLANTA DE ARRIBA UN TIMBRE DE 220 VOLTIOS O ZUMBADOR, O SI ES POSIBLE UN TIMBRE DE MENOS VOLTAJE SI LOS HUBIERA.

NECESITARÍA SABER LA INSTALACIÓN Y LO QUE TENGO QUE COMPRAR Y COMO COLOCARLO.

GRACIAS

Como te ha indicado mi compañero Alfonso Allende Junquera en un comentario "... Creo que en la pregunta indica que es un sistema a dos hilos, por tanto digital o bus con lo que no podrá hacer lo que indicas...". El problema básicamente radica en localizar la señal del timbre en el circuito electrónico del monitor. Ten en cuenta que lo que resulta muy fácil de localizar en un sistema de 4+n, donde cada cosa "circula" por su propio cable y retorna por uno común, resulta que en tu sistema digital de dos hilos todo "circula" por esos dos hilos, es decir, audio, micro, timbre, señal de apertura y, salvo que el propio equipo traiga ya prevista una bornera para poder instalar un timbre supletorio te va a resultar muy difícil de localizar la señal idónea para poder excitar un rele y por medio de este un timbre o zumbador. A lo mejor te saldría más a cuenta instalar otro monitor más o incluso sólo un telefonillo, si tu equipo lo permite.
