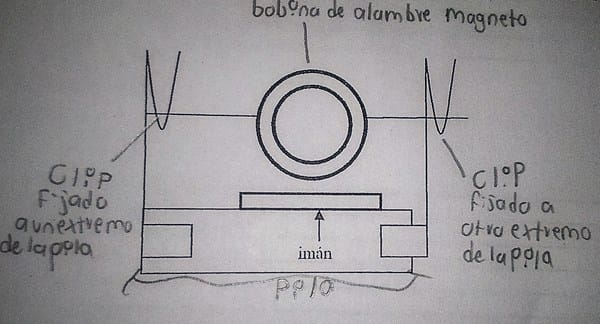

Suponga que se construye el siguiente motor eléctrico

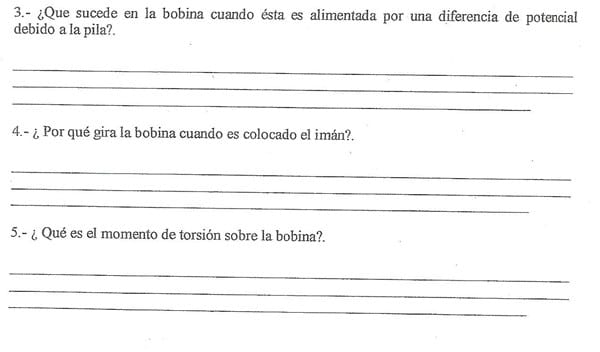

Responder a las siguientes cuestiones.
Estoy iniciando con el curso de electricidad.
1 respuesta
La bobina puede rotar sobre los apoyos.
Si se hace circular corriente por la bobina no hay ningún cambio de posicion de la espira.
Ahora si se ubica debajo el imán. La espira resulta atravesada por un campo magnético B.
Como consecuencia de la interacción entre la corriente de la bobinA y el Campo Magnético B la espira tenderá a girar alrededor de su eje. La bobina móvil girará hasta situarse de modo de abarcar la mayor cantidad de líneas de fuerza magnéticas posibles.
Llamamos momento de torsión al par que tiende a mover a la bobina hacia la intentar de abarcar la mayor cantidad de líneas de fuerza posibles. El momento de torsión será máximo cuando las espiras están posicionadas " de canto" a las líneas del campo magnético. El momento de torsión será nulo cuando las espiras están posicionadas " de plano" a las lioneas de campo magnético.
Analiticamente... Momento de torsion= N B I A cos alfa
N= Nro. de espiras............B= Induccion magnetica ( T) ......... I = Corriente circulante por las espiras(A) ...............A= area que abarcan las espiras( m^2) ..........alfa= angulo que forma la direccion de la corriente circulante con la direccion del vector B.
El dibujo no constituye en realidad un motor porque el plano de la espira quedará posicionada en una ubicacion final... según dibujas, paralelamente al plano del imán. O sea no habrá movimiento continuado.
