Aplicación de las Leyes de los Circuitos Eléctricos.

Encuentre el voltaje, la corriente y la potencia eléctrica en cada uno de los elementos de los circuitos serie y paralelo realizados en el punto anterior

  • 10 KΩ
  • 1 MΩ
  • 1000 KΩ
  • 4700 Ω

teniendo como fuente de voltaje una batería de 12 Voltios.

Describa cómo la ley de ohm se aplica en este caso.

Para ello, el ejercicio deberá entregar el procedimiento realizado e indicar una tabla con los siguientes datos:

R1: Voltaje, corriente y potencia

R2: Voltaje, corriente y potencia

R3: Voltaje, corriente y potencia

R4: Voltaje, corriente y potencia

1 respuesta

Respuesta
1

Esto es muy fácil porque se trata de hacer un calculo de corriente en cada resistencia en base a su voltaje aplicado. Con estos dos datos sacas la potencia disipada por la misma. De todas maneras, el valor de tensión que te están dando es bajísimo ( desproporcionado) para este circuito. Debes tener mucho cuidado con los decimales y/o utilizar notación científica.

Circuito serie: Req. = 2014700 ohms..corriente que te circula por todas = 12 Volts / 2014700 ohms.= 0.00000595 A = 5.95 x 10^-6 A = 5.95 microamp.

La tension sobre cada resistencia la hallas multiplicando el valor de la corriente por el valor de cada resistencia en ohms.V= i x R

P.EJ. Para la de 4700 ohms te caerian.......4700 x 5.95 x 10^-6 = 0.027965 Volts...y asi para las demas. Para la potencia haces Potencia = V x I = 12 v x 5.95 x 10^-6 A = 71.4 microwatts...y asi para las demas.

Circuito paralelo: ahora el valor común a todas es la tensión aplicada = 12 Volts. Luego la corriente sobre la de 10 Kohms seria : I = 12 v / 10000 ohms = 0.0012 A..Y asi las demas....Para la potencia seria Potencio( 10000 ohms)= 12 V x 0.0012 A = 0.0144 wATTS. Y así las demás.

Voltaje, corriente y potencia

Circuito serie

Voltaje

V=I *R

R1: 10000 * 5.95 *10^-6 =0.05.95 V

R2: 1000000 * 5.95 * 10^-6=5.95 V

R3: 1000000 * 5.95 * 10^-6 = 5.95 V

R4: 4700 * 5.95 * 10^-6 = 0.027965 V

 Potencia haces Potencia

Corriente INQUIETUD Esta bien hecho aquí

W = V x I

R1= 12 v * 5.95 x*10^-6 A = 71.4 microwatts.

Así esta bien

R1: 10000 * 5.95 *10^-6 =0.05.95 microwatts.

R2: 1000000 * 5.95 * 10^-6=5.95 microwatts.

R3: 1000000 * 5.95 *10^-6  = 5.95 microwatts.

R4: 4700 * 5.95 * 10^-6 = 0.027965 microwatts

Circuito paralelo: tensión aplicada = 12 Volts

I: V /R

R1=12 v / 10000 ohms = 0.0012 A.

R2 = 12 v/ 1000000 ohms = 1.2 x10^-5  A

R3 = 12 v/ 1000000 ohms = 1.2 x 10^-5 A

R4 = 12v/ 4700 ohms ohms = 2.5 x 10^`-3 A

Potencias

 I = 12 v / 10000 ohms = 0.0012 A

R1 =12 v * 0.0012 A = 0.0144 w

R2 =12 V * 1.2xA = 1.44x w 10^-`4 W

R3 = 12 V * 1.2xA = 1.44x10^-4 w

 R4 = 12V  * 2.5xA = 0.03 W

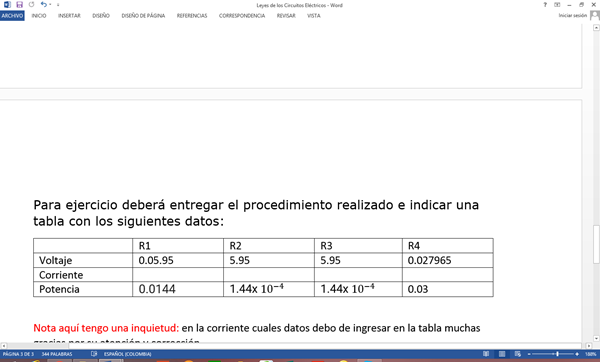

 Para ejercicio deberá entregar el procedimiento realizado e indicar una tabla con los siguientes datos:

Nota aquí tengo una inquietud: en la corriente cuales datos debo de ingresar en la tabla muchas gracias por su atención y corrección.

Gracias por la aclarion

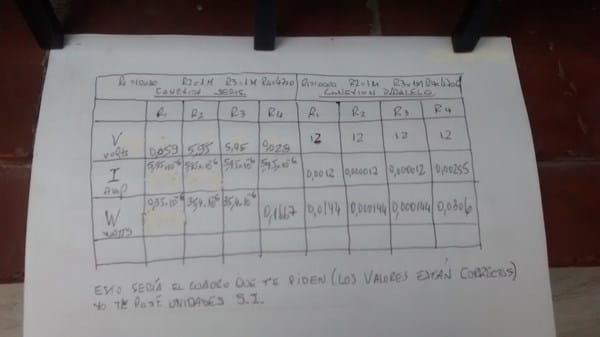

Bueno ahora te estoy mandando el arreglo que te pedirían. Vos le das forma final. Todos los valores que escribí son los correctos. Perdón x desprolijidad.

Muchas gracias

Aquí con este punto que le dije que si estaba bueno

Potencia haces Potencia

Corriente INQUIETUD Esta bien hecho aquí

W = V x I

R1= 12 v * 5.95 x*10^-6 A = 71.4 microwatts.

Así esta bien

R1: 10000 * 5.95 *10^-6 =0.05.95 microwatts.

R2: 1000000 * 5.95 * 10^-6=5.95 microwatts.

R3: 1000000 * 5.95 *10^-6  = 5.95 microwatts.

R4: 4700 * 5.95 * 10^-6 = 0.027965 microwatts

Muchas gracias

Ojo... TODO EN LAS MISMAS UNIDADES. Todas las potencias en Watts.( No en microwatts). Por eso esta el factor 10^-6 en los cuadros del circuito serie.

¡Gracias!

Me puedes colaborar con estos dos puntos y gracias

Electricidad y Electromagnetismo. Fase I Planificación y análisis

  1. Determinen la fuerza eléctrica que actúa sobre las cargas q1 = - 5 x 10-6 C y q2 = + 15 x 10-6 C, las cuales se encuentran en reposo y en el vacío a una distancia de 20 cm. Dibujen un esquema del ejercicio.

¿La fuerza eléctrica es de atracción o de repulsión? ¿Por qué?

2.Calculen la capacidad equivalente a los condensadores: C1 = 1uF, C2 = 10 uF y C3 = 100 uF, si: a) están conectados en serie y b) están conectados en paralelo. Recuerden que el prefijo “ u ” es de “ micro ” y equivale a 10-6

Para el 1) utilizas la Ley Electrostática de Coulomb:

Fuerza electrica = K (q1 x q2) / d^2 ....................con K= 9 X 10^9  N m^2/C^2

Los valores de las cargas son datos. La distancia entre ellas también. Luego debes hacer las cuentas y te daría la fueRZA en N. eL El esquema seria las dos cargas situadas sobre una recta horizontal a la distancia dato. La fuerza que obtengas sera de atracción ya que las cargas son de signos iguales.

Para el 2)... es fácil... si están conectados en serie haces la inversa de la suma de las inversas.

Cequ. = 1/  (1/C1 + 1/C2 + 1/C3).

si estan conectados en paralelo directamente las sumas todas Cequ. = C1 + C2 + C2

Hola Ing

Determinen la fuerza eléctrica que actúa sobre las cargas q1 = - 5 x 10-6 C y q2 = + 15 x 10-6 C, las cuales se encuentran en reposo y en el vacío a una distancia de 20 cm. Dibujen un esquema del ejercicio.

¿La fuerza eléctrica es de atracción o de repulsión? ¿Por qué?

Resolví este ejercicio así pero la profesora me dijo que no estaba bien ME DIJO ESTO: le sugiero mejorar el esquema es un poco confuso, ya que observo más de dos cargas y no hay algún encabezado que describa que se está representando. ¿También solo se dibuja un vector fuerza en una carga y la otra carga no está experimentando alguna fuerza? Un valor de carga en la fórmula no es correcto. Con la ayuda de los compañeros estos procedimientos pueden mejorar por favor el grupo tener en cuenta estas observaciones dadas.

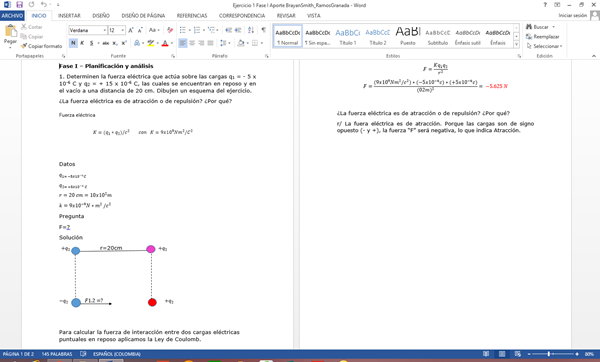

AQUÍ LE PRESENTO LA SOLUCIÓN DE COMO LO HICE

Me puede corregir muchas gracias ingeniero

Gracias por despejarme la duda

Gracias por despejarme la duda

El dibujo que mandaste me cuesta mucho leerlo.

La fuerzas son dos iguales una sobre cada carga dirigida hacia la otra. O sea tienes dos fuerzas iguales y opuestas... una sobre cada carga .

El esquema tiene las dos cargas (+) y (-) sobre una línea y sobre cada carga las fuerzas. No hace falta repetir abajo las dos cargas...

No leo detalles más chicos.
