Relé de tiempo multifunción analógico Fiber

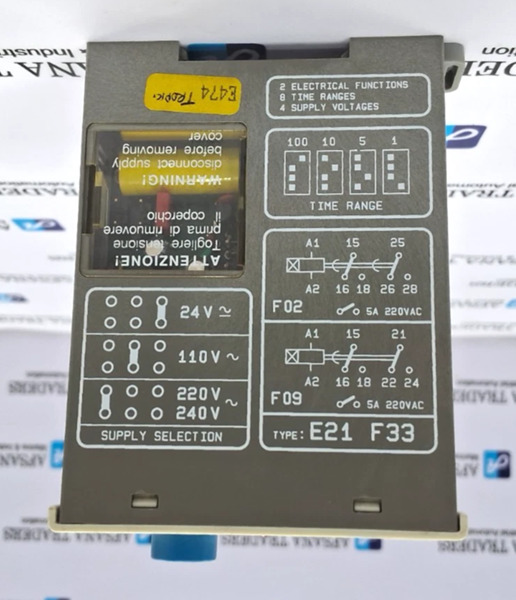

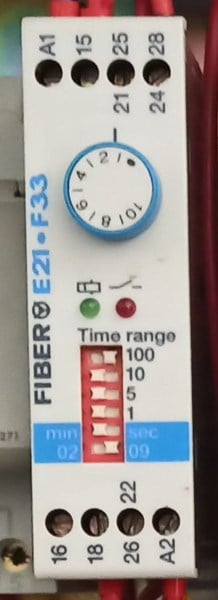

Tengo dos relés temporizadores Fiber E21-F33, para dar activar dos electroválvulas de riego el tiempo necesario. No encuentro el manual por ningún sitio. Alguien que tenga el manual o haya trabajado con esta marca me podría explicar como se haría para poner por ejemplo 10 minutos de uso. No tengo claro si el dial que va de 1 a 10 es multiplicador del rango de tiempo.
1 Respuesta
I. Hola Soniachofre, por mi parte sólo soy lector y aunque me atrae este ámbito no lo conozco, pero deseaba trasladarle unos tutoriales a cerca de su consulta y la información que arrojó la I.A ya que fui incapaz de encontrar manuales de instrucciones para su modelo.
Si lo desea y fuese necesario podrías solicitar la ayuda de un experto citándolo aquí .
Le ruego me disculpe por la incomodidad de tanta lectura y la manera de responderle. Ánimo.
https://www.geya.net/es/how-to-set-a-timer-relay/
https://es.scribd.com/document/822534128/IB8001E
*Para ajustar el periodo y el tiempo en un relé temporizador analógico multifunción (como los modelos de Fiber), debes configurar tres parámetros principales en el frontal del dispositivo: la función, la escala de tiempo y el valor exacto. [1, 2]
Sigue estos pasos para lograrlo:
1. Selecciona la Función
En la perilla frontal (generalmente rotulada con letras como A, B, C, E, etc.), elige el modo de trabajo. Por ejemplo: [1]
- A: Retardo a la conexión (On-Delay)
- B: Retardo a la desconexión (Off-Delay)
2. Define la Escala de Tiempo (Base)
Usa el selector de rango (suele tener unidades como segundos, minutos u horas) para establecer el periodo máximo. [1, 2]
- Ejemplo: Si seleccionas 10m, tu escala máxima serán 10 minutos.
3. Ajusta el Valor Fino
Gira el potenciómetro (dial numérico) para determinar la porción exacta del tiempo dentro de esa escala. [1, 2]
- Ejemplo práctico: Si configuraste la escala a 60s y deseas un retraso de 30 segundos, debes colocar el dial numérico en 0.5 (ya que 0.5 × 60 = 30). [1]
Configuración Manual del Fiber T45
Para ajustar tu equipo correctamente, sigue estos pasos:
- Ajuste de la base de tiempo: Localiza el selector de escala en la parte frontal. Dependiendo de la frecuencia de la red eléctrica, el dial te permite configurar rangos predeterminados (típicamente de 6 s, 60 s, 6 m, 60 m, 6 h y 60 h a 50 Hz). [1]
- Ajuste fino: Usa el potenciómetro central (la perilla analógica) para ajustar el multiplicador dentro de la escala seleccionada (ej. Si elegiste la escala de 60 m y colocas la perilla en 0.5, el tiempo será de 30 minutos). [1]
- Conexión eléctrica: El modelo utiliza normalmente una conexión de 11 pines. Asegúrate de revisar el diagrama esquemático impreso en la carcasa lateral del relé, el cual indica la conexión exacta para la alimentación (ej. Pines 2 y 10) y la conmutación de los contactos del relé. [1, 2]
El manual específico en español de un relé de tiempo multifunción analógico Fiber depende del modelo exacto (como T45 o E58F47). Su configuración analógica estándar utiliza diales frontales para ajustar el tiempo y la función, basándose en principios universales de temporizadores eléctricos. [1, 2, 3]
1. Seleccionar la Función (Modo)
Si tu relé es multifunción, tendrá un selector giratorio con letras (A, B, C, etc.) o símbolos. Consulta la serigrafía lateral o frontal del dispositivo para elegir el comportamiento que necesitas (por ejemplo, retardo a la conexión o intermitencia). [1, 2, 3]
2. Ajustar el Tiempo
El tiempo total se calcula multiplicando el valor seleccionado en dos selectores giratorios:
- Selector de Rango / Unidad (Base de tiempo): Elige la unidad temporal máxima que necesitas (ej. 1 s, 10 s, 1 min, 10 min, 1 h, 10 h, etc.). [1]
- Selector Multiplicador (Valor fino): Gira este dial para establecer el valor numérico por el cual se multiplicará la base anterior. Por ejemplo, si pones el rango en 10 s y el multiplicador en 0.5, el tiempo total será de 5 segundos (10 s × 0.5). [1]
3. Indicadores Luminosos (LEDs)
La mayoría de los modelos analógicos cuentan con dos luces LED frontales: [1, 2]
- Power (Verde o Rojo): Indica que el relé está recibiendo alimentación y la bobina está activa. Suele parpadear durante el conteo.
- Out (Amarillo o Rojo): Indica que el tiempo ha expirado y los contactos de salida han conmutado. [1, 2]
https://fiicco.es/rele-temporizador-multifuncion-guia-funciones/
https://fiicco.es/guia-rele-temporizador-on-delay/
https://es.scribd.com/document/822534128/IB8001E
https://www.youtube.com/watch?v=hkYzGwqJn58
https://www.youtube.com/watch?v=6UtLBQ--PvM
https://www.youtube.com/watch?v=DXycBskpOfQ
https://www.geya.net/how-to-set-a-timer-relay/
https://www.geya.net/es/how-to-set-a-timer-relay/
https://www.youtube.com/watch?v=hkYzGwqJn58
https://www.youtube.com/watch?v=6UtLBQ--PvM
https://www.youtube.com/watch?v=DXycBskpOfQ&t=10s
https://www.youtube.com/watch?v=oBXB3Fkyomk
Para configurar un relé de tiempo multifunción analógico, debes seguir un proceso de 3 pasos en el frontal del dispositivo: seleccionar el modo de trabajo, elegir la escala de tiempo (base) y ajustar el valor fino (multiplicador). [1, 2, 3]
A continuación, tienes la guía detallada para realizar el ajuste de manera correcta:
1. Seleccionar la Función (Modo)
Usa el selector frontal (generalmente rotativo y marcado con letras como A, B, C, D, etc.) para elegir el comportamiento deseado. Los más comunes son: [1]
- A (On-Delay / Retardo a la conexión): Retrasa el encendido del equipo.
- B (Off-Delay / Retardo a la desconexión): Mantiene encendido el equipo un tiempo tras apagar la señal.
- C (Cíclico / Intermitencia): Enciende y apaga el equipo de forma repetitiva. [1]
2. Configurar la Escala de Tiempo (Segmento)
Gira la rueda selectora de rango para establecer la unidad de medida y el límite máximo. Encontrarás escalas como: [1]
- 0.1 s a 1 s
- 1 s a 10 s
- 1 min a 10 min
- 1 h a 10 h [1]
3. Ajustar el Valor Fino
Usa el potenciómetro principal (el dial numerado) para fijar el valor exacto dentro de la escala elegida. [1]
- Cálculo: Tiempo Final = Escala seleccionada × Valor del dial.
- Ejemplo: Si seleccionas la escala de 10 s y pones el dial en 5, el retardo será de 5 segundos (10 × 0.5 = 5). [1]
Para tips sobre cómo ajustar con precisión milimétrica los segmentos y rangos:
🛠️ Configuración estándar de un relé analógico Fiber
Un relé analógico clásico Fiber cuenta con los siguientes selectores en su panel frontal:
- Selector de base de tiempo (Time Range): Permite elegir la magnitud de tiempo (por ejemplo, segundos, minutos u horas). [1]
- Perilla de ajuste fino (Time Setting): Un potenciómetro analógico del 0 al 100% para graduar el número exacto dentro de la base seleccionada. [1]
- Selector de modo/función (Mode): Para elegir el comportamiento del relé (ej. Retardo a la conexión ON Delay, Retardo a la desconexión OFF Delay, Cíclico, etc.). [1, 2]
- Indicadores LED: Muestran si el dispositivo está recibiendo alimentación (Power) y si el contacto de salida está activo o en reposo. [1]
🔌 Esquema de conexión y terminales (Base octal o DIN)
La conexión eléctrica para un relé analógico suele seguir este estándar para la activación de la bobina y los contactos (varía según el modelo): [1]
- Alimentación (Bobina): Terminales 2 y 7 (para bases octales de 8 pines) o terminales A1 y A2.
- Común (Com): Terminal 8 o terminal 15.
- Contacto Normalmente Cerrado (NC): Terminal 5 o terminal 16.
Para diagramas de cableado y especificaciones técnicas generales de relevadores multifunción análogos, puedes consultar el manual de referencia en español para la Serie ATN de Nainpa o la información de
https://www.youtube.com/watch?v=Nk1gHyy8ZkI
