Como calcular el valor nominal de RZ para implementarlo con el diodo Zener?

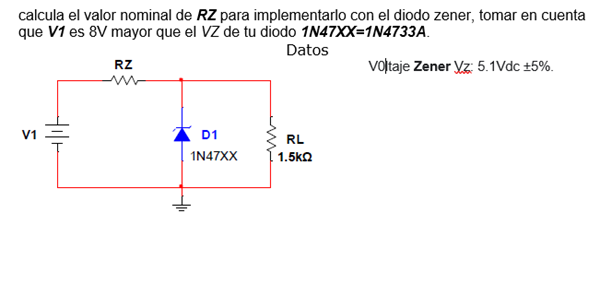

Calcula el valor nominal de RZ para implementarlo con el diodo zener, tomar en cuenta que V1 es 8V mayor que el VZ de tu diodo 1N47XX=1N4733A

1 respuesta

Respuesta
2

 RZ =(vcc-vL)/IL

iL = corriente sobre la RL  = 5.1 / 1500 = 0.0034 A

RZ= (( 8 + 5.1) - 5.1) / 0.0034 = 2353 ohms.

Potencia = 0.0034^2 x 2353 = 0.03 Watts. Por seguridad tomas una de 1/2 watt.

https://electronicabasica00.blogspot.com/2013/06/calculo-de-resistencias-limitadoras-y.html
