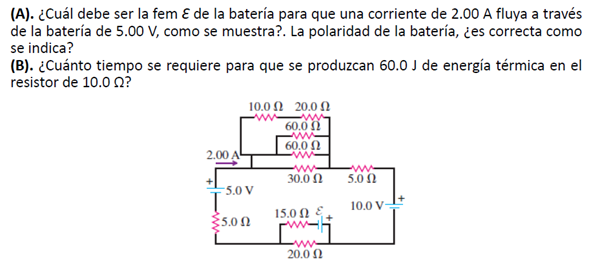

¿Cómo podrían solucionar este circuito?
En serio se los agradecería bastante, estoy que le hecho cabeza para no lo logro.
1 respuesta
Respuesta de albert buscapolos Ing°
1

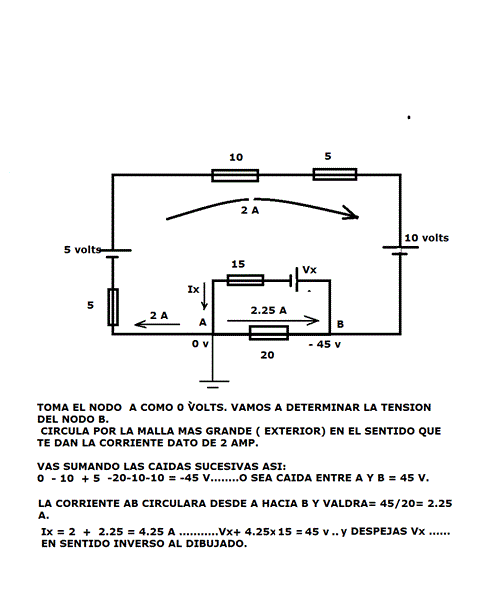

Te acompaño croquis del circuito, una vez simplificado el paralelo de las 5 resistencias de la parte de arriba.
La caída de tensión sobre el paralelo de la parte superior será:
delta V = 2 X 10 = 20 VOLTS.
Sobre la resistencia de 10 ohms tendrias una corriente de ......20/30 = 0.67 A.
De alli Potencia disipada = 0.67^2 x 10 = 4.49 watts = 60J / delta t .........y hallas el tiempo que te piden.
