¿Cómo se resuelve este problema de ángulos directores?

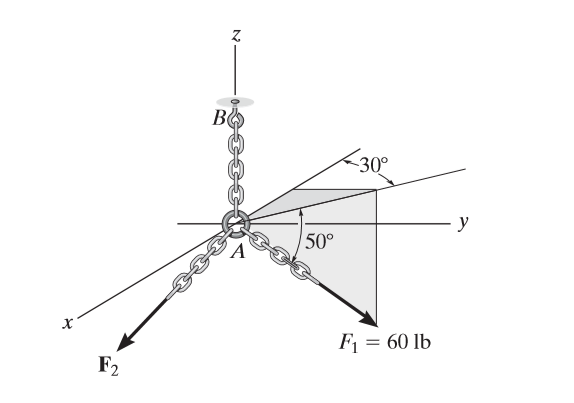

Determine los ángulos directores coordenados de la fuerza F1 e indíquelos sobre la figura.
1 respuesta
Respuesta de albert buscapolos Ing°
F1= 60 lb.
F1z= - 60 sen 50 = - -45.96 Lb.
En el triangulo superior paralelo al Plano xy podes hallar las componentes restantes según:
F1x = 60 cos 50 cos 30 = - 33.40 Lb.
F1y = 60 cos 50 sen 30 = 19.28 Lb.
Luego: para los angulos directores;
Alfa = arc cos ( -33.40/60) = 123.8 °
Beta = arc cos ( 19.28 / 60) = 71.25 °
Gamma = arc cos ( -45.96 / 60) = 140 °
Luego los indicas sobre la figura.
