Determinar la magnitud y dirección entre los puntos A, B y C

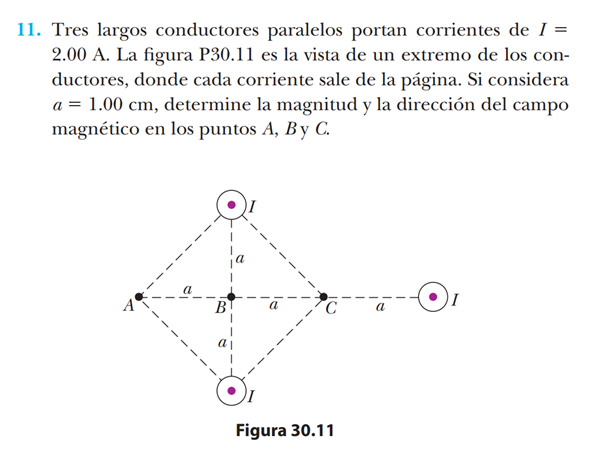

Tres largos conductores paralelos portan corriente de I = 2.00A, es la vista de un extremo de los conductores, donde cada corriente sale de la página. Considera a= 1cm, determine la magnitud y dirección del campo magnético entre los puntos A, B y C
1 Respuesta
Tienes que hacer la representación tal como te la da el gráfico.
Campo resultante sobre el punto A: I= corriente circulante por los conducftores.
Sobre el punto A tendrás 3 vectores campo B1, B2, B3 orientados según 315°, según 270° y según 225° respectivamente para las corrientes superior, la corriente extrema derecha, y la corriente inferior... todas las corrientes salientes de la hoja.
B(A) = ((mu)o/ 2 pi a) I [ cos 315°/V2 i + sen 315°/V2 j - 1/3 j + cos 225°/V2 i + sen 225°/V2 j ]
Si reemplazas en los valores trigonometricos llegarias a:
B(A) = (mu(o)/ 2pi a) I ( -4/3 ) j = - 133.3 mu(o)/pi Tesla (direccion 270°) ...con mu(o)=1.257 x 10^-6.
De la misma manera calculrias los valores de B correspondientes a los puntos B y C.
Si lo necesitas te mando esquema de analisis de orientacion de los vectores campo para cada uno de los tres puntos.A, B, y C.
