¿Cómo soluciono este ejercicio de mecánica de fluidos?

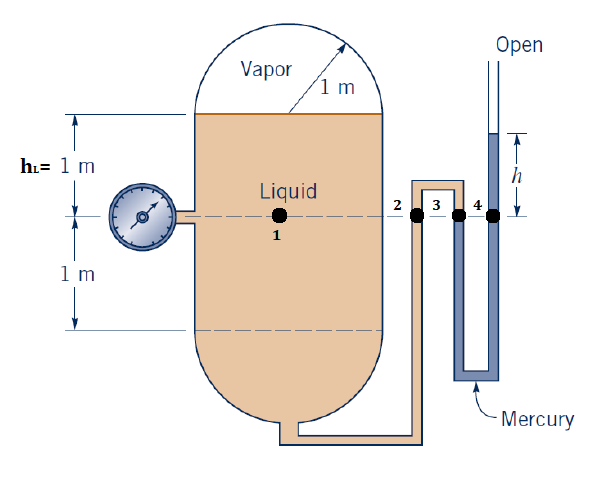

El tanque cilíndrico con extremos hemisféricos que se muestra en la fig. Contiene un líquido volátil y su vapor. La densidad del líquido es de 800kg/m3 y su densidad de vapor es insignificante. La presión en el vapor es de 120 kPa (abs) y la presión atmosférica es de 101 kPa (abs). Determine: (a) la lectura de presión manométrica en el manómetro, y (b) la altura, h, del manómetro de mercurio.

Si es posible que me expliquen el paso a paso, la respuesta la he encontrado en internet pero no entiendo el procedimiento realizado. Se los agradezco.

1 respuesta

Respuesta
2

A mi me estaría dando:

P1 = P vapor + 1 m x densidad del liquido = 120000 Pa  + 1m x 800 Kg/m^3 = 120800 Pa sobre el manometro.

P1 =P4

P4 = 101000 + h  x 136000 = >>   h= 120800 - 101000 / 136000 = 0.145 m. de columna de Hg.

Perdón: rectifico el razonamiento:

P1 = P vapor + 1 m x densidad del liquido = 120000 Pa  + 1m x 8000 Kg/m^2 = 128000 Pa sobre el manometro.

Porque densidad del liquido = 800 Kg/m^3 = 8000 N / m^2

P1 =P4

128000 = 101000 + h  x 136000 = >>   h= 128000 - 101000 / 136000 = 0.20 m. de columna de Hg.

La prisa es mala consejera...
