Instalación solar para ACS no calienta
Hace 3 meses me cansé de que el kit solar no calentase correctamente, y llamé a un técnico. Se subió al tejado y me dijo que faltaba líquido. Bajó al cuarto de calderas y estuvo rellenando. Pasó de 1.5 de presión hasta 2.5. Tras rellenarlo el equipo comentó a calentar bastante bien
Han pasado los meses de Junio, Julio y Agosto funcionando muy bien. Me subía el agua hasta los 60 grados para los que está configurado, y se veía que la bomba funcionaba cuando debía hasta ‘bajar’ el calor de las placas al depósito, momento en que se paraba
Lo que he detectado es que la presión del circuito ha vuelto a bajar hasta 1.5 bares de nuevo, aunque oscila (sube) bastante cuando aprieta el calor
Ahora ya no funciona en absoluto. La placa coge temperatura, la bomba arranca, pero no calienta el agua del depósito. Parece que el primario no circula en absoluto. El indicador de caudal ni se mueve. Si toco la parte de arriba de la bomba (y leo el termómetro) está a lo mejor caliente a 60 grados. Debajo de la bomba se nota parecido. 50cms más abajo el tubo está frío
Pensaría que es un problema en la bomba, pero suena bien y dados los antecedentes, me suena más a problema de presión-liquido-aire
El técnico no vio fugas en el tejado, ¿pero entonces por qué ocurre esta disminución de presión? ¿Puede ser que no haya salido el aire?
Algunas pistas 'más'
+Si lo dejo en reposo un buen rato, cuando enchufo el aparato y pone en marcha la bomba, si que indica caudal durante 2-3 segundos. Luego vuelve a reposo. Parece que la bomba si que mueve líquido al principio
+En el caso anterior la presión estaba en 2.5, y se ha oído el vaso de expansión bajando la misma a 2.0.
+La temperatura del sensor de la placa ha bajado de 90 a 30 progresivamente, pero el tubo que baja de las placas no llega ni a templarse. Es como si se hubiera movido un poco de líquido, pero no circulase
Cuando lo dejo todo encendido de continuo lo curioso es que el termómetro hay junto a la bomba (y la propia bomba) se ponen a 60 grados, pero si se toca el tubo más arriba o más abajo, está casi frío. He llegado a la conclusión de que se calienta por el funcionamiento continuo de la bomba sin movimiento de líquido. ¿Lo veis posible?
Estoy bastante perdido y agradezco cualquier ayuda. Estoy casi seguro de que si se mete más liquido esto vuelve a funcionar, ¿pero qué ha pasado para que se estropee en 3 meses? La temperatura general ha bajado, pero no como para pasar de todo a nada. La presión sigue en 1.5-2 en reposo, y más en caliente.
¿Será problema de aire en el circuito? ¿Entiendo qué solo se puede ver desde las placas verdad?
2 respuestas
Lo primero es que el fluido caloportador no se puede poner directamente, la concentración máxima puede ser el 56%, cuando se añade sobre todo.
Fuera de cualquier duda hay una cantidad de vapor que hace de bolsa neumática en el sistema, sería oportuno instalar en la parte más alta del colector solar una válvula de purga automática que se encarga de purgar en todo momento cuando sea necesario...
Cuando se rellena el circuito también se hace desde arriba y cuando el sistema está cubierto o de atardecer de forma que no se incremente la temperatura, una sugerencia puede ser que deje que se active el circulador y contemporáneamente rellenar el circuito hasta sacar fuera toda la parte gaseosa residual.
El motivo fundamental que en verano se incrementa la avería se debe a que la cantidad de calor es mucho mayor de la media anual y el sobrecalentamiento implica este problema, otra sugerencia es disminuir la temperatura de salida del colector a 50ºC de forma que se evita la creación de bolsas de aire.
Para cualquier otra pregunta, cuenta con mi máxima disponibilidad... Cordiales saludos
Gracias por la respuesta.
En cuanto al líquido no estoy seguro de como lo metió mi supuesto entendido en temas solares (si puro o mezclado), pero el líquido es este
http://www.matmax.es/energia-solar-termica/productos/saunier-duval/0020020440-liquido-solar-de-10-litros-0327032610
Y pone que aguanta -28º y esta listo para usar. Sería correcto en ese caso que no esté mezclado?
En cuanto al problema me suena muy acertado lo que dices. Hay algo en el circuito que no permite recircular el líquido. Presión hay, entre 1 y 2.5 bares según el momento, pero cuando pongo la bomba se ve circular y marcar caudal 1-2-3 segundos y luego se va abajo el sensor.
Lo que no entiendo es lo que comentas de que sea vapor. Ahora las placas calientan ya muy poco (más en estos días nublados). Si fuera vapor y bajan las temperaturas no se licuaría y volvería a funcionar? Porque no es así, sea la hora que sea no circula bien
Aún no me he subido al tejado. El técnico que vino subió y dijo que no había aire. Supongo que será un purgador manual y no automático
Cuando me lo rellenó un poco lo hizo desde abajo (4 plantas abajo de las placas), y tras rellenarlo subió al tejado a purgar. No lo rellenó a la hora correcta eso seguro, porque era medio día y apretaba el sol
Lo curioso también, es que en verano no se ha incrementado la avería sino lo contrario. Me añadieron el líquido en Junio, y ha estado funcionando muy bien hasta Agosto. Desde entonces otra vez mismo problema, el líquido no se mueve
Que me aconsejas, subir al tejado y ver si puedo purgarlo, no se si en parado o con la bomba intentando recircular el líquido, o meterle un poco más de líquido a ver si se arregla como la vez anterior
Saludos!
Jose
El fluido caloportador ya está mezclado y resulta listo para el uso... Si subes arriba, por favor envíame fotos especialmente en las conexiones para que podamos verificar que no hay alguna pequeña fuga y mirar que tipo de purga te han montado...
El fluido caloportador cuando se expone al sol aunque no circule nada, produce una tasa de evaporación elevada y, a no tener circulación produce una cámara de gas/vapor que proporciona una reducción de la presión a bajo.
Los líquidos son incompresibles, en cambio los gases/vapores, si se pueden comprimir.
Si puedes subir las fotos también del circulador con caudalímetro y presóstato sería perfecto...
A la espera de tus importantes informaciones, envío cordiales saludos.
Buenas,

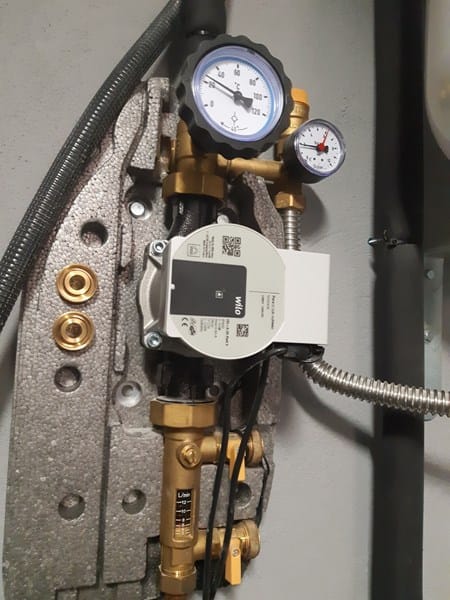

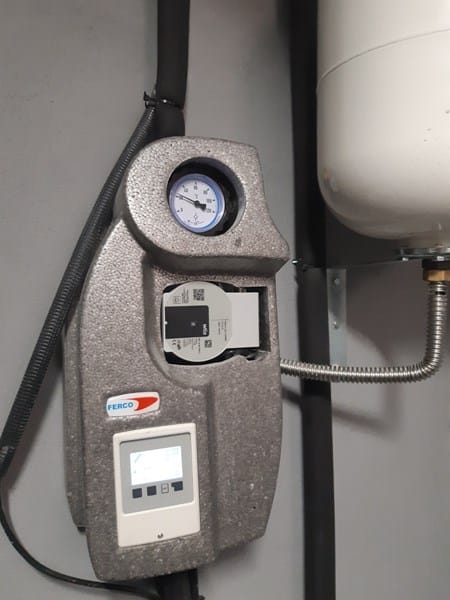

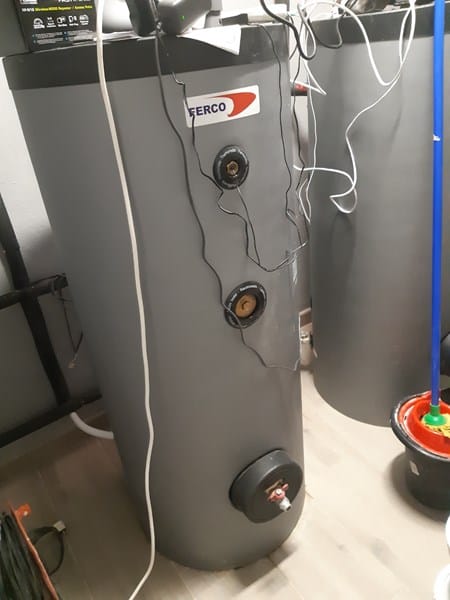

Te paso fotos de lo que tengo en la sala de calderas. Lo del tejado... en cuanto me pueda subir. Cuando suba, a parte de ser una hora sin sol, debo dejar la bomba funcionando para intentar hacer el purgado arriba? Ni idea de lo que me encontraré
Gracias
Jose
OK, claro, antes de subir deberás tener todo en marcha y cuando subirás ya me enviarás las fotos
Sería interesante saber si en el circuito que conecta el interacumulador con el sistema de captación dispones de alguna válvula antirretorno (podría estar en la salida (impulsión) del circulador cerca del caudalímetro... Suerte
