Uso de la ley divisora de tensiones

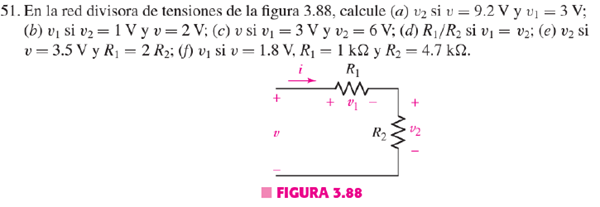

Como calcular los encisos de y e del ejercicio en la figura 3.88
1 respuesta
Respuesta de albert buscapolos Ing°
1
Inciso d) .circuito serie significa corriente común. Siendo iguales las resistencias serán iguales las caídas de tensión sobre cada una. En tu caso si v1=v2.deberá ser .R1/R2= 1
Inciso e) Si v = 3.5 volts ...........I= 3.5/ R1 + R2 .........= 3.5 / 2R2 + R2 = 3.5/3R2
V2= I x R2 =(3.5/3R2) x R2 = 3.5/3 = 1,17 Volts............................
