Calculo de la capacidad del siguiente circuito

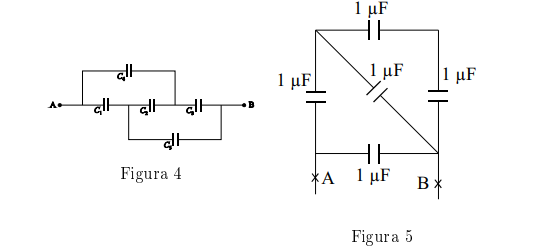

NEcesito hallar la carga en cada capacitor sabiendo que en la primera figura C1=C3=C4=C5=4*10^-6 y C2=10*10^-6
1 respuesta
Para obtener las capacidades entre los puntos A y B no sería muy difícil, pero para determinar las cargas de cada capacitor debemos tener referencia de la tensión aplicada, ¿qué no la estás dando ... Aclaramos esto?
En el enunciado solo me da los datos de las capacidades, es decir en la figura 4 las capacidades correspondientes son las de arriba. Y lo que me pide es hallar la capacidad equivalene
Ahhh . Bueno... ya vuelvo ...
Vale gracias por su tiempo
Para el primer caso, podes utilizar el criterio de equilibrio de cargas. Supone aplicada una diferencia de potencial E con el (+) en el punto A y el (-) en el B.
Como las cargas son proporcionales a las capacidades, supongamos que los de 4 miucrofaradas cargan q microcoulombs y el de 10 microfarads carga q( 10/4)mcrocoulombs.
Luego... Cada capacitor conectado con A ( tensión positiva) se polarizará con una carga + q del lado placa izquierda y -q del lado placa derecha. Cada capácitor conectado a B ( tensión negativa) se polarizará con una carga - q del lado placa derecha y + q del lado placa izquierda.
Si anotas las cargas veras que los dos cables que llevan potencial al C2 = 10 microfarads (+) y (-) totalizan 0 microcoulombs de carga total, con lo cual el C2 lo podes ignorar.
El circuito equivalente te resultaria entra A y B ..4 + 4 // 4+4 = 2//2 = 4 microfaradio.
Para el segundo caso, es semejante al anterior. Plantéalo por equilibrio de cargas y verás que capacitor del grupo puede ignorarse. Así calculas la capacidad C(AB).
Cualquier duda volvés a consultarnos.
