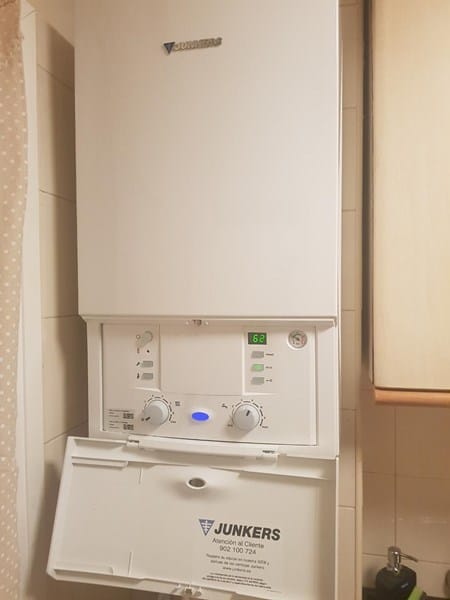

Junkers ZWBC 28-2C + Termostato inteligente 4 hilos
¿Se puede conectar el termostato del que adjunto diagrama sin más a la caldera?
4 Hilos
1) El Ls de la caldera al 1 dry contact del termostato. [Control caldera]
2) El LR de la caldera al 2 del termostato. [Control caldera]
3) El N de la caldera al 3 del termostato. [Alimentación termostato wifi]
4) El L de la caldera al 4 del termostato. [Alimentación termostato wifi]
Estaba seguro de conectarlo así sin más, y últimamente he leído que si puede hacer falta un relé en la placa de la caldera.

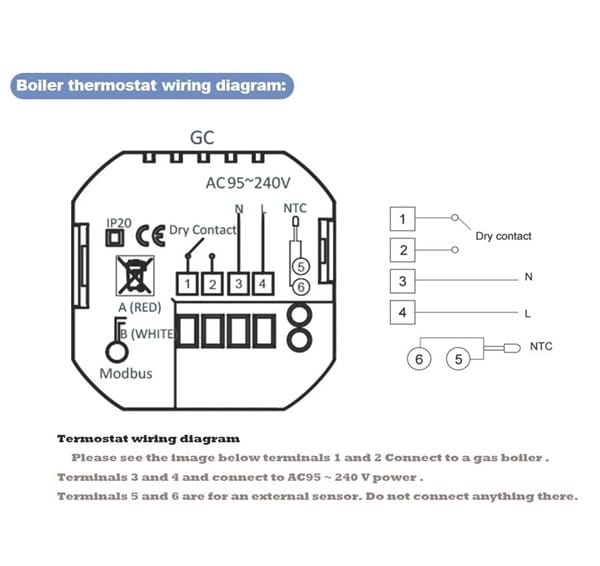

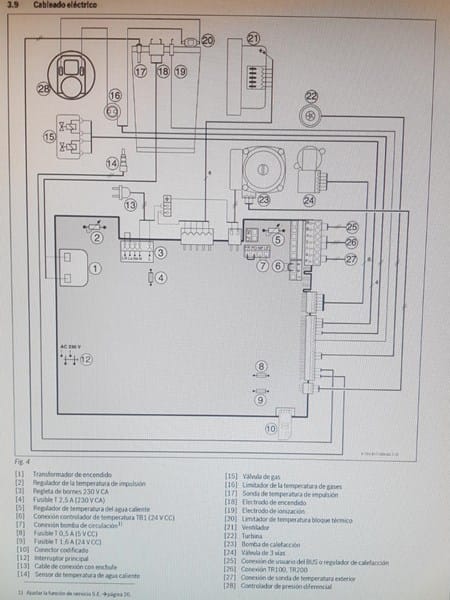

Adjunto diagrama cableado termostato y caldera en cuestión:
1 respuesta
¿Tienes ahora termostato?
Ahora no. Me la instalaron ayer. Funciona la calefacción solo con la ruleta. Imagino que ahora estará puenteado ..
Ábrela y mira si tienes un puente entre LS y LR.
La verdad es que no he encontrado el esquema correcto de ese modelo.
Es prácticamente seguro que es así. Suelta el puente y confirma que para y arranca la calefacción.
