1-construir la tabla de verdad, con el diarama de tiempo2- diseñar el circuito lógico asociado a
Alguien que me ayude
1-Construir la tabla de verdad, con el diarama de tiempo
2-Diseñar el circuito lógico asociado a los mismos
3-Y validar el diagrama de tiempos por medio del simulador.
1 respuesta
En principio te diré que el tema deberías haberlo presentado en los Foros de Electrónica y Foro de Electricidad.( Más que en el Física).

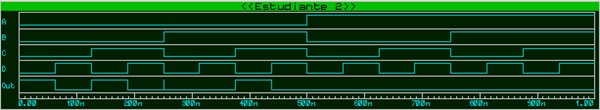

En base al diagrama logico de fase temporal ves que tendrias salida (1) solamente para las combinaciones : A,B,C,D = {0,0,0,0} , {0,0,1,0,} , {0,1,1,0}........el resto son todos (0)............
1) O sea construís una tabla de verdad, como te habrán explicado, conteniendo 2^4 = 16 filas y 4 columnas ABC y D. Allí ubicas los (1) y los (0). Tendrás 3 filas con(1) y 12 filas con (0).
.2) Pero la ecuacion logica Out puede simplificarse ( utilizas Karnaugh) y llegas a que:
Funcion Out Simplificada = A* B* C* + A* C D* ......................el asterisco indica negacion de la variable logica.
El circuito logico asociado seria simple: Cuatro Entradas logicas ( A,B,C,D,) ..dos compuertas AND ( una para cada termino de la funcion Out = A* B* C* + A* C D* .......tres inversores para negar A.B.y D y una compuerta OR para sumar los dos terminos resultantes.
3)Este punto no se como decírtelo porque no se que tipo de simulador están utilizando.
Cualquier duda que te surge me consultas nuevamente.
¡Gracias!
Eres nueva en el Foro... te recuerdo que todas las respuestas útiles deben ser calificadas. Es nuestro único estimulo para proseguir atendiéndolos en una tarea como esta... totalmente voluntaria.
