Duda sobre cómo conectar un termostato

Me han regalado un termostato nuevo y tengo dudas con respecto a cómo conectarlo. El que hay actualmente es uno de ruedecilla de toda la vida, al que le llegan dos cables, uno gris (conectado a la clavija COM) y uno marrón (conectado a la clavija NO). Mi caldera es de gas, comunitaria, y tenemos contadores individuales de consumo (por si sirve de algo esa información).

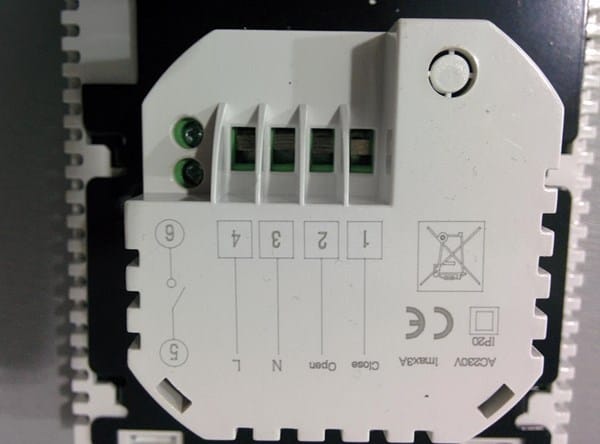

El nuevo termostato tiene más conexiones e imagino que debo hacerle llegar corriente. Si fuera así, hay un enchufe al lado del que podría pasarle cables sin problema. Envío foto con la parte trasera del termostato nuevo.

¿Alguien puede ayudarme?

1 Respuesta

Respuesta
1

Los dos que tienes ahora al 5 y al 6.

Tienes que llevar corriente al 3 y al 4.
