Ejercicio para comprobar la sobretensión al cortar el cable neutro

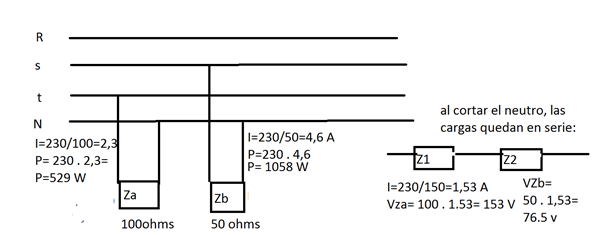

Revisando un ejercicio de electrotecnia de 2º año, el profesor nos hablo de lo que pasaría al cortar el cable neutro de la línea III... ILUSTRANDO así:

La pregunta es ¿dónde esta la sobretensión?... Más bien lo que hay es subtension... Ya que se ve claramente que el voltaje en la carga de 100 ohms baja a 153 v..., mientras que en la de 50 hay 76,5 v!

¿Por que se dice que hay sobretensión cuando lo que pasa en realidad es que el voltaje baja...

3

3 respuestas

Respuesta
1

Perdón... me han dicho que cuando las cargas quedan en serie el voltaje entre las dos cargas pasa a ser 400 v.

De manera que si eso es cierto la corriente que circula entre las cargas seria 2,6 A

ENTONCES EL Voltaje en la carga za seria 100 ohms . 2,6 = 260 v

Y en la zb seria 50 ohms . 2,6 = 130 v

La sobretensión estaría en la carga de mayor potencia ... pero en la carga zb de 50 ohms habría menos tensión 130 v

¿

¿Estáis de acuerdo con el razonamiento?

Respuesta

Si falla el neutro, las dos cargas quedan en serie, pero no a 230V si no a 400V. Suponiendo una red 230/400V.

Además, aunque la línea es trifásica, solo utilizas 2 fases y neutro, por lo tanto es un 'corte de neutro bifásico'.

Si... yo había oído de esa línea de 2 fases y neutro, pero esa modalidad se usa en españa y no se que otro país europeo pero en sudamérica la trifásica se compone de 3 fases y neutro ... de esa línea se toma los 230 v entre fase u neutro como ilustro en la figura.

Pero más allá de eso, la sobretensión en la primer carga es de 260 voltios ..., o sea; en la carga de 100 ohmios... tan solo 30 voltios más ...; mientras que en la segunda carga, no hay sobretensión sino subtension...

Pero no entiendo como 30 voltios más puede quemar a los aparatos..., cuando el valor pico de la onda es de 325 voltios y los electrodomésticos reciben 325 voltios y no se queman !

¿Cómo se puede explicar eso?

El valor pico de la onda dura 100 veces menos que un segundo, en cambio la sobretensión de 30V dura más en el tiempo.

En todo el mundo existe trifásica de 4 hilos, pero si solo utilizas 2 fases no es una carga trifásica.

Respuesta

"SÍ" ... Existe Sobretensión.

Miremos =

En condiciones Normales de funcionamiento a 230v.. cada resistencia recibe esos 230v.

Pero ante la ausencia de Neutro, quedan conectadas en Serie a través del Punto de Contacto a Neutro de ambas.

En éste caso "supongamos" que quedarían en Serie a 400v.

Ahora bien ... Si ambas tuviesen exactamente "la misma" resistencia, podríamos asumir que a cada una, le llegarían 200v,¿sí..? - Entonces, tal como tu deduces, ambas sufririan de Subtension.

Pero... son "diferentes".

Entonces hay que hacer algunos cálculos, si bien la mayoría de ellos, ya los tenemos .. "NO" son del todo correctos ya que se produjo un fallo.

1) Voltaje Total (Et) = 400 V

2) Resistencia Total (Rt) = R1 + R2 = 100 + 50 = 150 ohmios

3) Sacamos la "nueva" intensidad circulante (It) = 400/150= 2.7 A

Ahora, al tener la Intensidad Total, recién entonces, vamos a poder conseguir la "Caída de Tensión" en cada resistencia =

4) Caida en R1 = R1 X It = 100 x 2.7 = 270 Voltios  (Acá ya encontramos la SOBRE-TENSION)

5) Caida en R2 = R2 x It = 50 x 2.7 = 135 Voltios. ( Y acá encontramos la subtension)

6) Potencia Disipada en R1 = E1 x It = 270 x 2.7 = 729 w (Nueva Potencia Disipada x R1)

7) Potencia Disipada en R2 = E2 x It = 364.5 w (Nueva Potencia Dispada x R2 )

8) Nueva Potencia Total = 1.093,50w

Si lo analizas, verás que "culpa" de la reistencia de mayor potencia, es decir de la de Menor Resistencia) la ótra, la de mayor resistencia y menor potencia; recibirá MÁS tension ...
