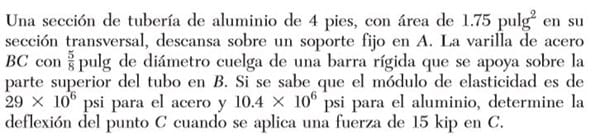

(Esfuerzo y Deformación.carga axial) ¿ Determinar la deflexión del punto C ?

Mecánica de materiales (Esfuerzo y Deformación. Carga axial)

Necesito un experto que me ayude a resolver este problema

2

2 respuestas

Respuesta
4

Disculpa por no atenderte antes:

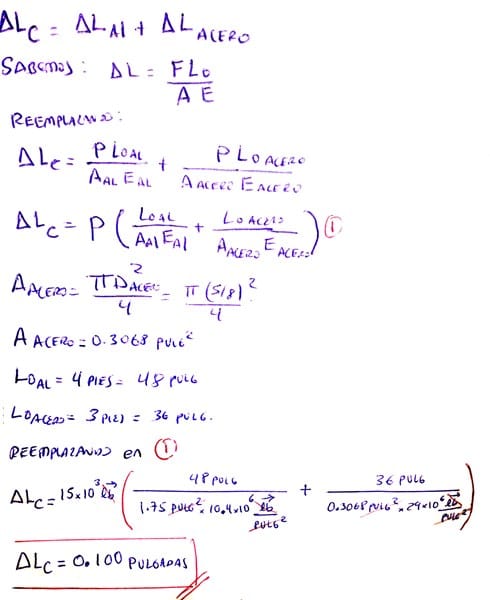

1) La deflexión del del punto C no es más que lo que se estira la barra de acero sumado con lo que se contrae el cilindro de aluminio. Calculamos cada deformación y la sumamos:

Hay que tener cuidado con las unidades, la fuerza P=15 kip 1 kip =1000 lb-f

A_acero= (PI)D^2/4 = 3.1416*(5/8)^2/4=0.3040 pulg^2

Lo_Al = 4 pies = 48 pulg            Lo_acero = 3 pies = 36 pulg

ΔL_C = Δ_Al + Δ_acero, sabemos que Δ = FLo/(AE), reemplazando:

ΔL_C = P*Lo_Al / (A_Al*E_Al)     P*Lo_acero / (A_acero*E_acero)

ΔL_C = P * { Lo_Al / (A_Al*E_Al)     Lo_acero / (A_acero*E_acero) }

Reemplazando datos:

ΔL_C = 0.100 pulg

Buenos Días

estuve haciendo ese procedimiento; pero A_acero= (PI)D^2/4 = 3.1416*(5/8)^2/4=0.3040 pulg^2  a mi me da 2.4836  y al finalizar la respuesta me da 0.00188... pero el libro donde esta ese problema tiene otro resultado que es 0.1812 pulg

Me puede explicar

Gracias

Quedare atento a su opinión

pero si pongo el numerador 48 -36 al finalizar la respuesta me da 0.02261....

Dime por favor:

El autor del libro

Nombre del libro y

La pag del problema

El área del aluminio para la fórmula es la resta de las 2 áreas 1.75plug2 - 0.304pul2

Reemplazando 0.10866pulg

BUENAS NOCHES

El ejercicio se encuentra ubicado en el libro Mecánica de materiales Sexta edición
Ferdinand P. Beer Pag 58 y la respuesta a ese problema se encuentra en la pagina finales R-1

MI estimado ya descubrí el error

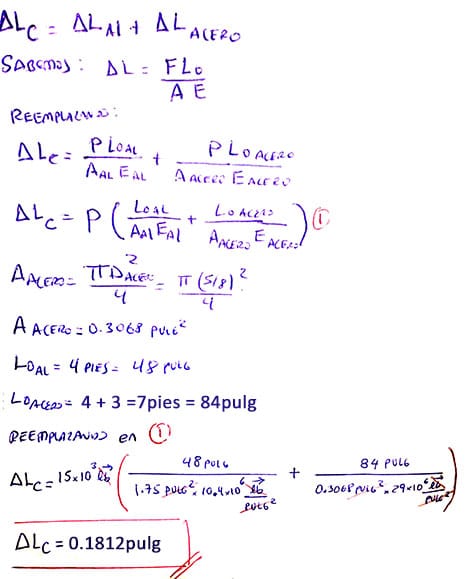

La longitud del acero no es 3 pies sino 7 pies

¡Gracias! amigo

Ahora si también me dio el resultado, gracias a usted por su explicación!

Bendiciones

Éxito!
