¿Como calcular voltaje y resistencia con Thevenin?

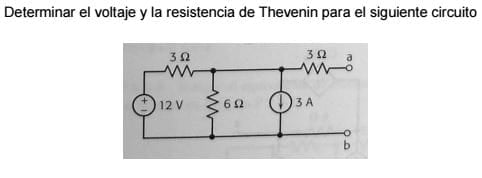

Como obtener el voltaje y la resistencia del siguiente circuito
1 respuesta
Respuesta de albert buscapolos Ing°
1
Debes hallar el equivalente Thevenim entre a y b .
Aplicando las definiciones que conocerás: Resistencia equivalente Thevenim = resistencia medida entre a y b cortocircuitando las fuentes de tensión y abriendo las de corriente.
Requ. Th. = 3 + (6//3) = 5 ohms.
Tension Fuente equivalente Thevenim: Tension entre a y b ( abiertos) :
12V - (10/3) 3 = 2 V. ( lo sacas resolviendo la malla de la izquierda.)
