¿Simulador de presión del fluido y flujo?
Como podría explicar los siguientes fenómenos:
¿Qué pasa cuando abro la llave?
¿ Que son los puntos rojos?
¿ Que le pasa a la torre?
Muchas gracias, espero que se puedan dar una respuesta detallada no comprendo bien el tema.
1 Respuesta

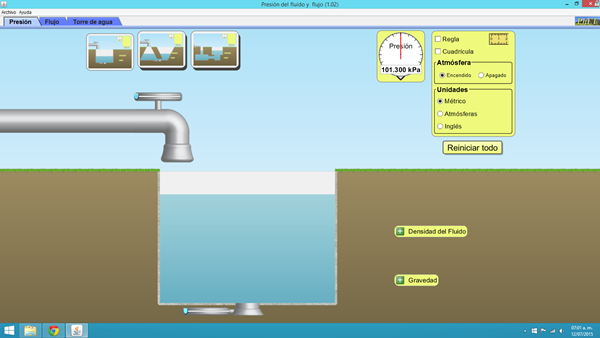

El primer cuadro de simulación te muestra una pileta con un grifo de llenado y otro de vaciado. Graduando las llaves ves como se llena y/o vacía el deposito. .Los cuadros chicos de arriba son para que entiendas el principio de los vasos comunicantes... igualdad de presión hidrostatica= igualdad de niveles...

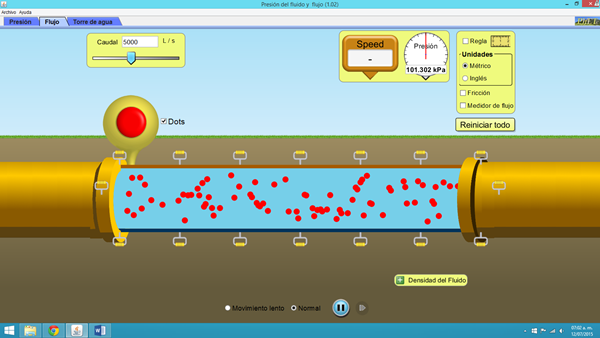

El segundo simulador te muestra el flujo de un liquido por un tubo. Los puntos rojos son dots... es decir partes del fluido que mandas a circular. Cuando aumentas los " dots" aumenta la concentración del fluido circulante---o sea aumenta el flujo... podes llamar al medidor de flujo que te indica la variación numérica del mismo... Variando la densidad del fluido - entre gasolina y miel - analizas como te varia la velocidad de circulación..

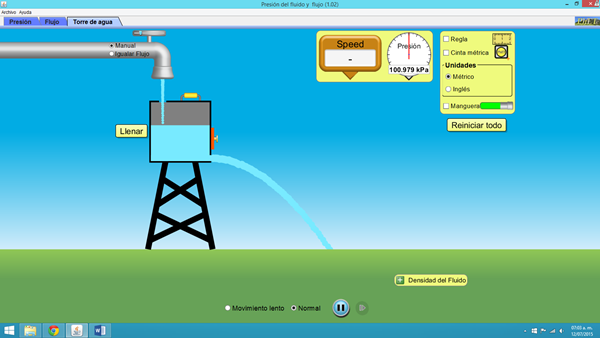

El tercer simulador te esta dibujando la salida del fluido de la base de un tanque ( al tanque en si no le pasa nada...) aquí podes simular dos situaciones:
a) Salida del fluido por la base del tanque... ves que a medida que baja el nivel del liquido el alcance del chorro va disminuyendo... Si mantienes tanque lleno.. el alcance será constante.
b) Salida del fluido por la manguera- marcas la manguera en el cuadro de la derecha - aquí veras que el alcance y altura del chorro son funciones de la inclinación del pico ... Podes mantener constante el nivel del tanque igualando los flujos de entrada y salida...
Este simulador( que no conocía) te permite representar y visualizar todos los términos del Teorema de Bernoulli... te será muy útil para entender el tema sin duda...
