Ayuda con cartel led.

El hacer un cartel fijo con LEDs (como el de mi respuesta que Vd. ha visto), es muy sencillo. Para que el letrero se encienda y apague, se escriba letra a letra, o línea a línea, es más difícil y hay que usar una especie de programador electrónico, Vea este link.

http://www.next.gr/light-laser-led/led-circuits/led-running-message-board-cd4017-l7882.html

Con ligeras modificaciones se puede extender a 10 letras, que es el número máximo de salidas que tiene el circuito integrado que utiliza (el CD4017).

El hacer que el texto se pueda variar, y pueda "caminar", es mucho más difícil pues hay que hacer como un pequeño ordenador, y tener un "campo" todo lleno de LEDs.

Hola buenos días señor botijo.

recibí su respuesta gracias por ella.

si fui al link que usted me dio y se ve útil e interesante ya de paso fui a ver otros diagramas también interesantes ,mire yo quiero hacer un cartel para empezar a echar a perder tengo aquí conmigo las letras que quiero y los colores que quiero y los efectos que yo quiero que el cartel aga quisiera poder mandarle una foto de la muestra que yo dibuje para que quizás asi se de mas una idea de mi proyecto y de ante mano gracias por su respuesta.

si habrá manera de mandar una foto por aquí o usted cree que yo le pueda mandar a su correo un dibujo que yo ise?

estamos en contacto.

gracias.

carlos.

No se pueden enviar fotos en esta página, que no estén subidas previamente a la red en alguna URL, como por ejemplo en: www.4shared.com

Descríbame su idea contando el número de LEDs. Sus colores y efectos, y trataré de ayudarle.

Hola buenos días señor botijo.

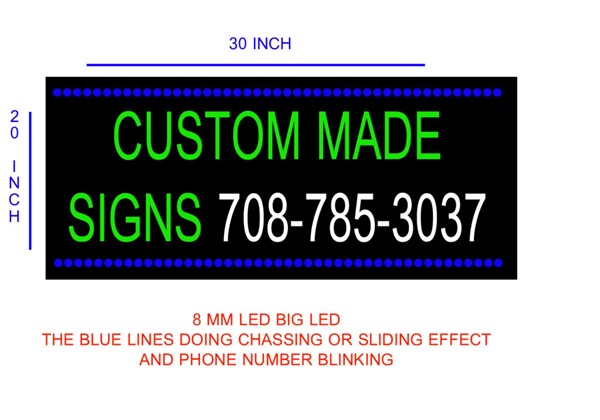

gracias por su prontas respuestas y muchas gracias por tanta ,tanta ayuda, aquí mismo le explico lo que quiero hacer y también aquí va la foto..

el cartel llevara 675 leds 60 azules 475 verdes y 250 blancos todos de 5mm yo tengo donde conseguir los leds pero quiero ver si me dice por favor que mas necesito de partes o chips,ic,diodos,resistencias y mas, para hacer trabajar bien el cartel, también ya tengo un rectángulo de acrylico de 20 x 30 pulgadas yo quiero que los leds azules prendan uno a uno hasta llenar la linea los verdes estaría estables y los blancos que serian el numero de teléfono prendiendo y apagando osea flashando por favor dígame que tengo que comprar y asi como yo valla avanzando preguntare paso a paso , bueno dígame si me entiende o quisiera mas info, ya eh leído acerca del chip 4017 y el 555 se me asen interesantes aunque hay mas chips que asen maravillas diría yo, por favor deme sabiduría yo soy aprendiz rapido.
yo se que esto de la electrónica es digamos complicado pero sabiendo los valores de las resistencias,diodos condensadores y mas ya va agarrando uno mas el paso,
asi como cuanta energía gastan los leds entre mas leds necesitamos mas resistencias o menos resistencias y asi , o diferentes diodos , y mas.
quisiera hacer el cartel para 110v.
bueno gracias señor botija, disculpe mi ignorancia y otra ves gracias por compartir su sabiduría.

http://s1247.photobucket.com/albums/gg629/elcarlitros/?action=view&current=custommadecopy.jpg

<a href="http://s1247.photobucket.com/albums/gg629/elcarlitros/?action=view&amp;current=custommadecopy.jpg" target="_blank"><img src="" border="0" alt="Photobucket"></a>

espero que pueda ver la imagen...

mande tres enlaces pero es la misma fotografía, en caso que no pueda abrir uno tratamos el otro.

Bien. Yo de Vd. iría por etapas y experimentando con pocos LED, para luego ampliarlo.

Lo primero me proveería de una fuente de alimentación que conectada a la red, entregara 15 V estabilizados, pues a esta tensión haría funcionar todo el conjunto. Vea más abajo.

Vea este link.

http://es.wikipedia.org/wiki/Led

Vera que la tensión con la que trabajan los LED, depende de su color.

Para los verdes, que estarán fijos, los dispondría de tres en tres, en serie con una resistencia de 470 Ohmios. El valor óptimo lo deberá determinar experimentalmente, según la luminosidad del LED, pues me imagino que una vez construido el letrero, querrá que todos los lED luzcan por igual, sean del color que sean.

Para los LED azules, que quiere que se enciendan progresivamente, utilizaría el circuito integrado LM3914, y montaría el primer circuito de la hoja de características, con 10 LED, directamente.

http://www.datasheetcatalog.org/datasheet/nationalsemiconductor/DS007970.PDF,

Este circuito puede hacer que los LED se enciendan progresivamente, o que uno solo avance, entregándole a la entrada (pin nº 5) una tensión variable ente 0 y 5 V que podría obtener variando un potenciómetro. Más adelante automatizar el desplazamiento. Ya le diría como.

Por último excitaría los blancos también de tres en tres en serie y resistencia de 470 Ohmios, por medio de un 555, con salida reforzada con un transistor. ¿Que tiempo encendido y que tiempo apagado aprox.

El conjunto total consumirá alrededor de 7 Amperios, y para esta corriente o más deberá adquirir la fuente. En los sitios donde venden fuentes para cosas de automóviles o emisoras de radioaficionado, la tensión más normal es la 14.4 V. que también le valdrían.

hola buenas tardes señor botijo, si esta información que me dio se ve muy interesante , pero tengo unas preguntitas, yo se que seria aburrido y quizás molesto explicarme cosas, acerca de la electrónica, yo quisiera preguntarle si usted podría ensenarme y yo le pagare $10 dolares por hora, específicamente quiero hacer letreros como el de la forografia pero a la ves quiero saber el porque de usar cierta resistencia , pues yo se que depende el color del led es el watage o entre mas leds agrupe mas wats o si titilea seria un ic chip y cosas asi, eso, quisiera que me ayude a entender,pero no quiero ser injusto con usted yo quisiera pagarle por su tiempo si acepta podríamos hablar por teléfono yo le llamare unas tres veces por semana en la noche, que opina de esto?

espero que me pueda ayudar..

gracias..

Soy un jubilado y ya no trabajo. Si estoy en Todoexpertos es para intentar ayudar a personas como Vd. sin ningún interés, pero también sin ninguna obligación que cumplir. Solo cuando me va bien.

Vivo en España que está muy lejos de USA. Seguramente encontrará en su país (pionero en tecnología) alguna academia o escuela en la que pueda aprender lo básico de la electrónica. Yo no puedo hacerlo.
