Sustituir ICP por IGA e instalar medidor de consumo
Consultarles que quiero sustituir el ICP de casa por un IGA e instalar el siguiente dispositivo medidor de consumo y no tengo claro cómo hacerlo. La idea es sustituir el ICP por un IGA y en la misma caja instalar el medidor de consumo y de ahí al diferencial.
La potencia máxima admisible de mi vivienda según boletín es de 5 kW sección cableado 6mm. Tenía contratado 4.6kW y lo bajé a 3.45kW.

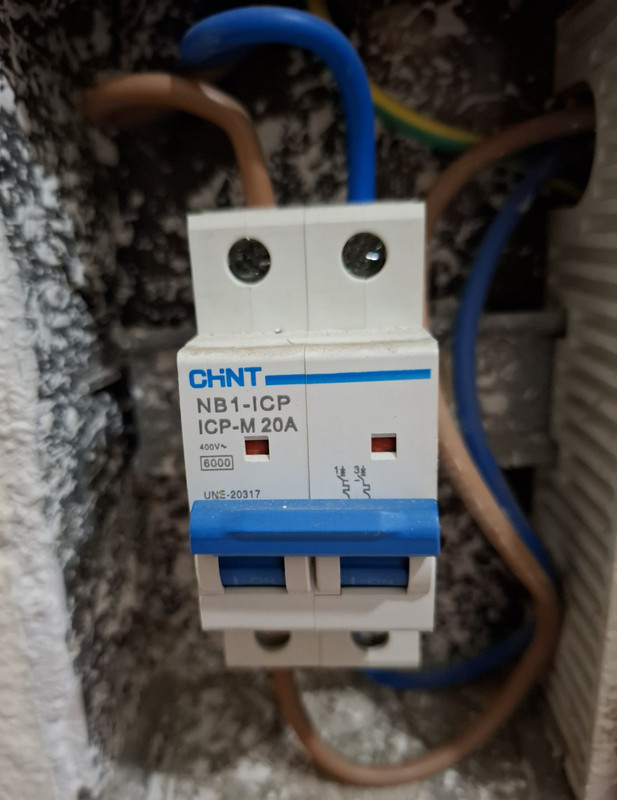

Instalación actual: Contador inteligente -> ICP 20A -> Diferencial 40A -> Magneto1 25A, megneto2 20A, magneto3 16A, magneto4 10A.
¿Qué IGA me recomendáis en cuanto a marca y modelo? ¿Debería ser de 25A y tener 2P o 1P+N? Si elijo uno de 25A y se produce un cortocircuito en el magnetotérmico1 de 25A, ¿también saltaría el IGA de 25A?
Medidor de consumo con protecciones integradas:
Sobrecarga: 5~12,500W/ Sobretensión: 100~280VAC/ Sobrecorriente: 1~50A/ Sobrecalentamiento del CPU (2) Reconexión automática: Reinicio/rearme automático tras disparos por: Sobrecarga / Sobrecorriente / Sobretensión
Medidor 1
https://acortar.link/gqbXm4
Medidor 2
https://acortar.link/OxlEtP
IGA 1
https://www.amazon.es/gp/product/B094RFH32P?smid=A9DEKVHK1XMRT&th=1
IGA 2
https://www.amazon.es/gp/product/B094RFH32P?smid=A9DEKVHK1XMRT&th=1

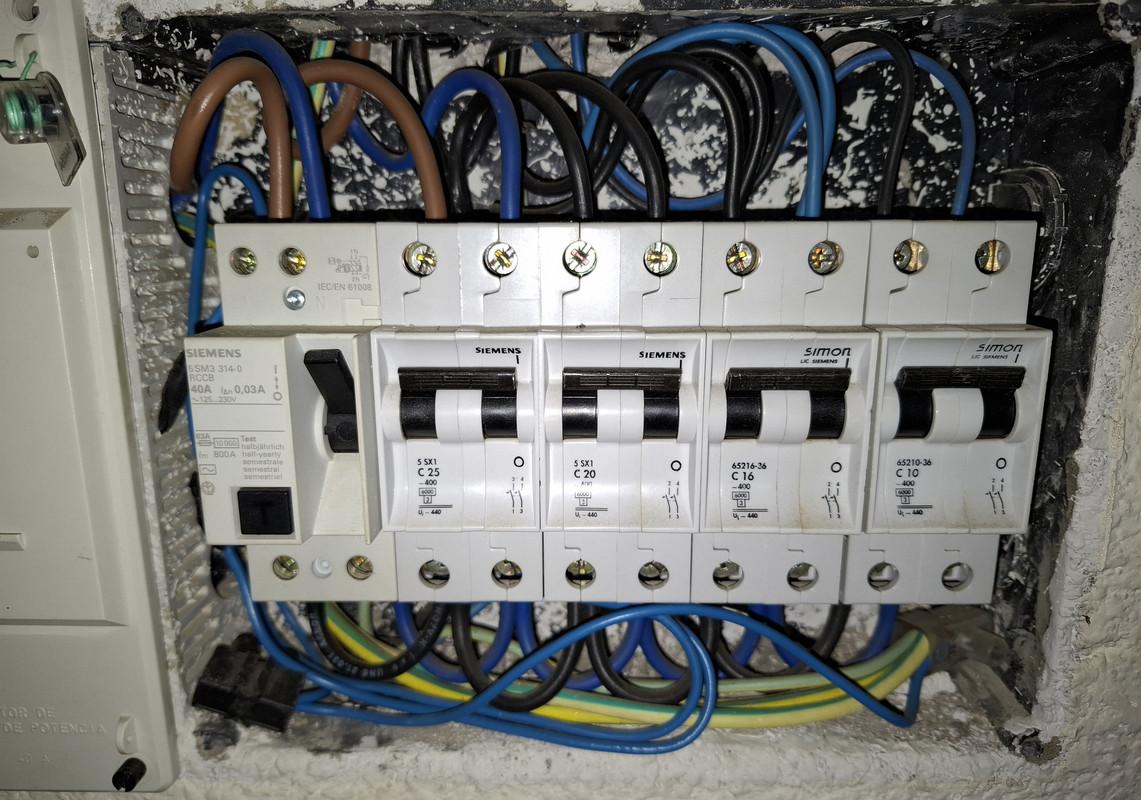

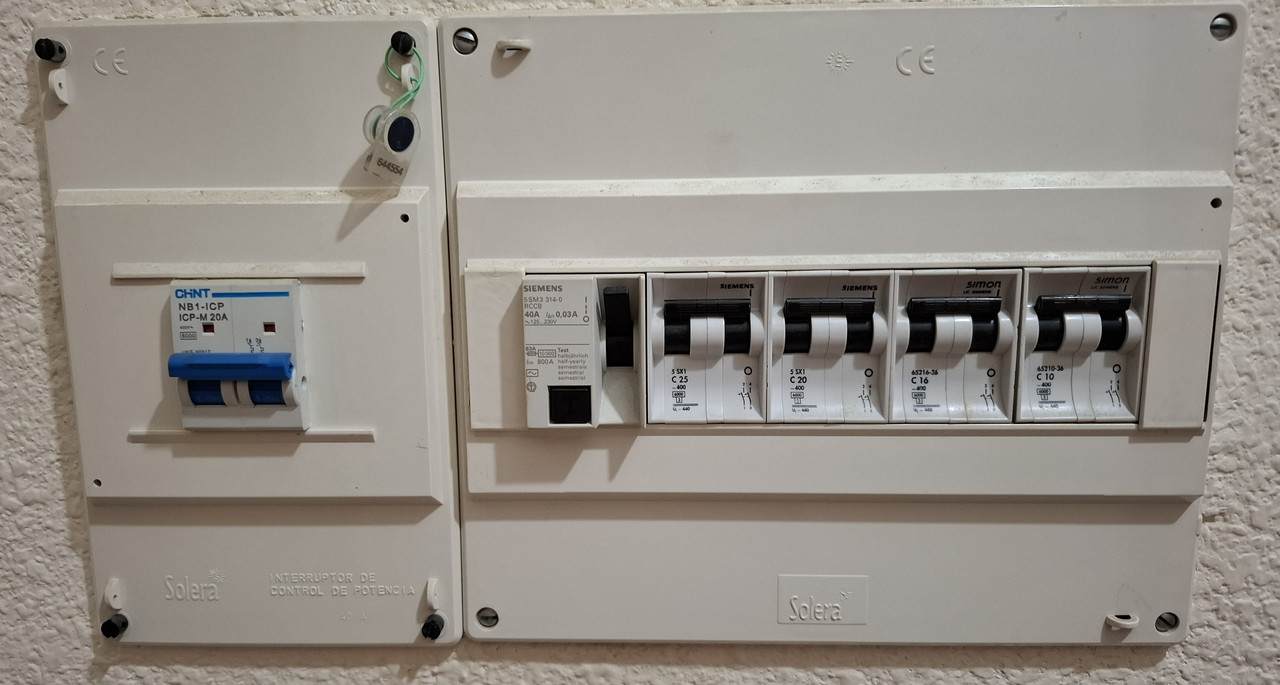

Imágenes del cuadro eléctrico:
https://i.postimg.cc/L5Bsrtwg/20250911-190628.jpg
