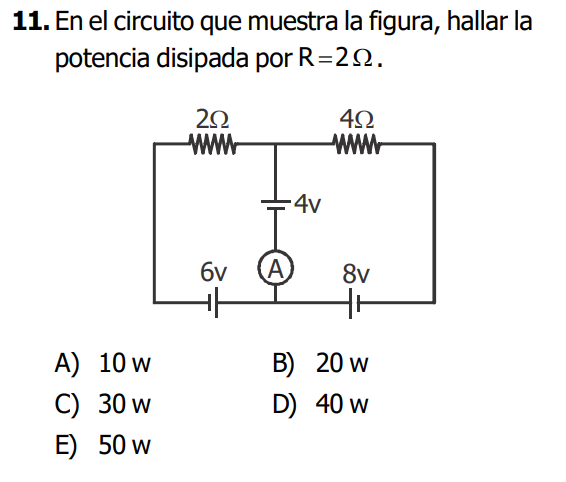

En el circuito que muestra la figura, hallar lapotencia disipada por R=2

¿Me podrian ayudar con este ejercicio?, se me dificulto mucho :(

Respuesta
1

Fíjate que sobre la rama central no hay resistencias. Ni la fuente ni el amperímetro la aportan. Luego podes aplicar, para la malla izquierda,

I malla izquierda = 10/2 = 5 A. ...............

Potencia disipada sobre R= 2 ohms serian 5^2 x 2 = 50 Watts.
