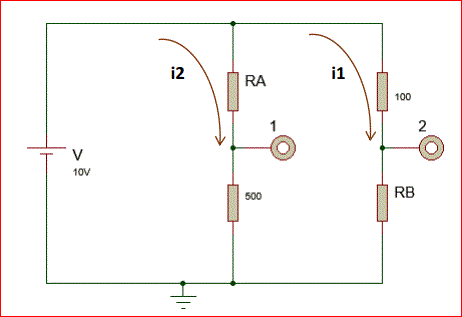

Para el siguiente circuito empleado para realizar laconexión de un sensor, determine los valores de Ra y Rb
Para el circuito anterior, empleado para realizar la conexión de un sensor, determine los valores de Ra y Rb para garantizar que en los terminales 1 y 2 exista el mismo voltaje y que la corriente en i1 no supere los 10mA.
Realice el diseño mostrando los cálculos de corriente en i1, i2 y total, voltaje en cada terminal y potencia tanto consumida por las cargas como entregada por la fuente de alimentación.

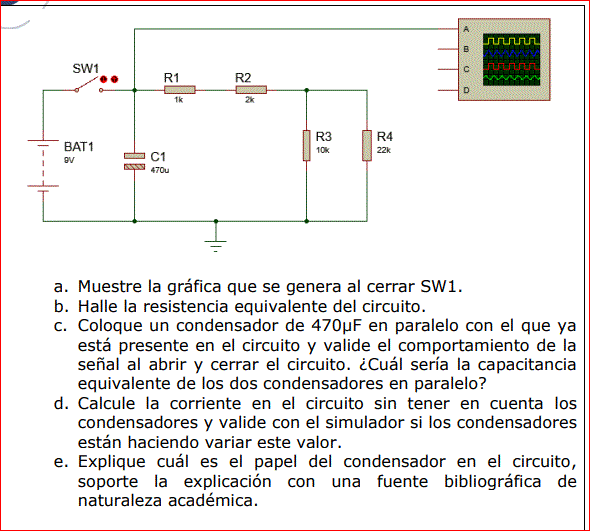

Valide los resultados obtenidos por medio del simulador. 2. Realice el montaje del siguiente circuito en el simulador.
1 respuesta
Respuesta de albert buscapolos Ing°
Respecto al circuito mostrado te envío a enlace mio de hace unas horas:
El otro ejemplo, del final es otra cosa. Se trata del comportamiento de un circuito paralelo RC a los impulsos. Nada que ver con el caso anterior.
