Esquema de conexion de luces de dia en vehiculo

Buenos dias,

Necesitaria que me facilitaran el esquema de conexion para luces de dia en un vehiculo, conectando un rele para que estas se apaguen al conectar las luces de posicion, tal como me exigen en la ITV.

Gracias por anticipado por vuestra inestimable ayuda.

Un saludo

1 respuesta

Respuesta
2

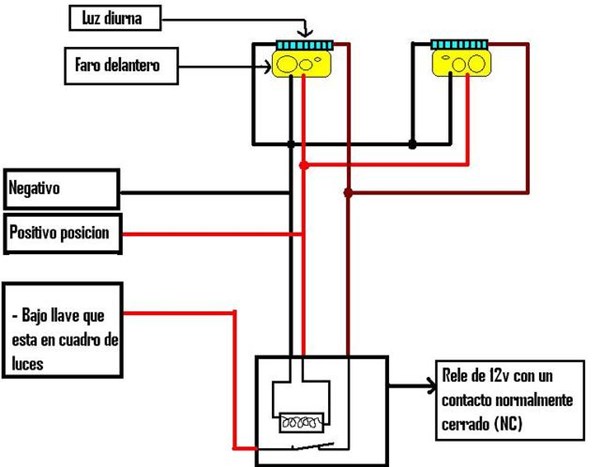

¿Te vale asi?

¡Gracias! Perfecto

Muchas gracias de nuevo, lo que no me queda claro son los pins de conexión al relé, ¿cómo los identifico?

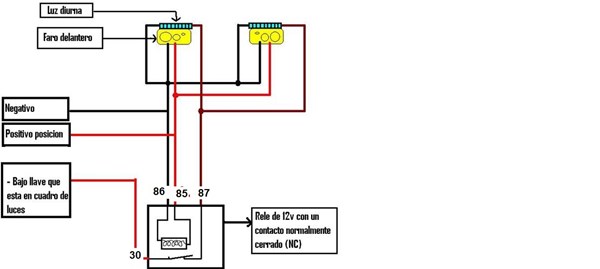

Perdona, te lo mando corregido
