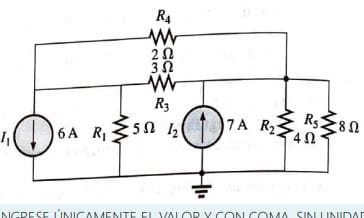

Aplique el método de nodos y luego determine el valor de la magnitud de corriente en R3

Ingrese únicamente el valor y con coma, sin unidades, ejemplo: 21,3621

1 respuesta

Respuesta
3

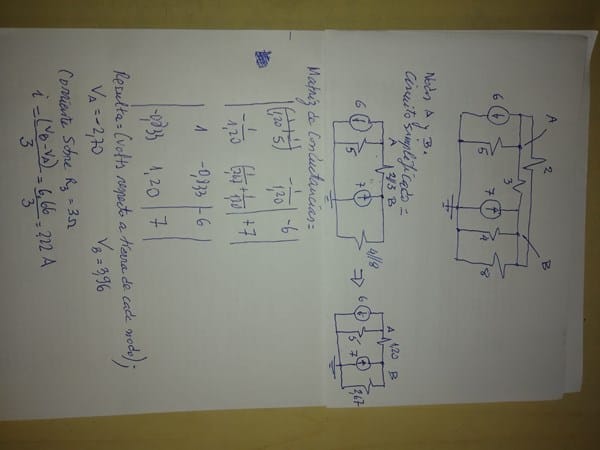

Te lo estoy resolviendo con la matriz de conductancias. Si algo no interpretas volvés sobre el particular.

El circuito original lo podes simplificar a uno más simple.

Luego planteas LDK para los dos nodos, A y B. Corriente saliente en A Y entrante en B.

Hallaras las tensiones de cada uno.
