El bloque mostrado pesa 80 N El coeficiente de fricción
Como resolver el siguiente ejercicio

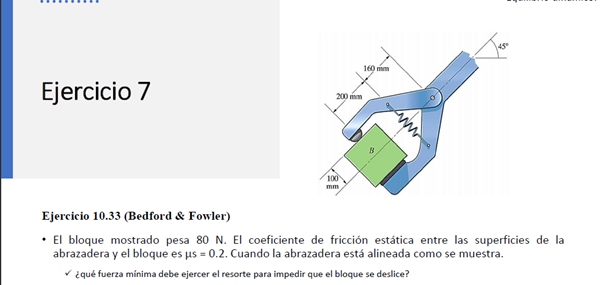

El bloque mostrado pesa 80 N El coeficiente de fricción estática entre las superficies de la
abrazadera y el bloque es μs 0 2 Cuando la abrazadera está alineada como se muestra
¿Qué fuerza mínima debe ejercer el resorte para impedir que el bloque se deslice?
1 respuesta
El tema pasa porque tienes que encontrar la fuerza F que aplica el resorte que cierra la pinza.
Si construís el DCL sobre la masa m g = 80 N de peso, en el momento limite antes de iniciar el deslizamiento hacia abajo
Tomas xy sentido hacia la derecha y arriba respectivamente y:
Tendrías que:
Fuerza mg= 80 N ... la descompones en una perpendicular a la trayectoria de deslizamiento
que seria la Normal ( Fy) = - F - mg cos 45 = - F - 80 x 0.707 = -F - 56.5 N.
Y la fuerza sobre x (Fx) que tiende a deslizarlo = - mg sen 45° + 0.20 ( -F - 56.5) = 0 en el limite.
Ahora despejarias F.....................= 226 N
Para la fuerza del resorte tomas momentos respecto del pivote de la pinza.
226 x 360 = Fmin resorte x 160 .................F min. resorte = 226 x 360/160 = 508.5 N.
Si tienes resultados distintos comentalos aquí.
