Como representar el diagrama de las cargas

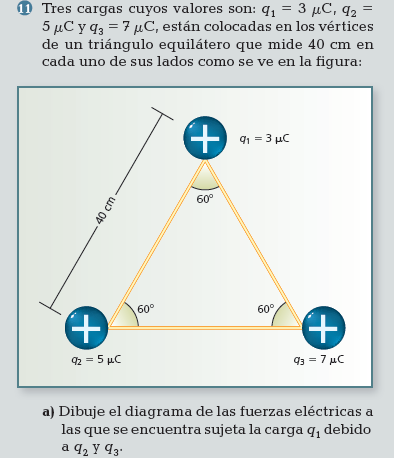

¿Cómo realizar el diagrama de cuerpo libre según en este ejercicio según el enciso a?

1 Respuesta

Respuesta
3

Pero esto no es un sistema de fuerzas sobre cuerpo alguno - cuerpo libre - sino la fuerza sobre una carga electrica debida a las otras dos.

Todas las fuerzas intervinientes son de rechazo. El valor de campo electrico E sobre q1 debido a las otras dos seria:

Te lo planteo... las cuantas las haces vos...

Ex= K{(5 cos 60°) / 0.40^2 + (7 cos 120°/ 0.40^2)} x 10^-6 = ..................con K = 9 X 10^9 N m^2/C^2

Ey =  K{(5 sen 60°) / 0.40^2 + (7 sen 120°/ 0.40^2)} x 10^-6 ....................

El campo total que te piden será=  V( Ex^2  +  Ey^2) .....N/C.

....y la fuerza que te piden será F = 3  {V( Ex^2  +  Ey^2)} N.

Si tenes problema con los calculos volves a consultar.

Serian   F = 3  {V( Ex^2  +  Ey^2)} x 10^-6 N.

Que valor es el que toma V?

No ... la V significa raíz cuadrada... sería

V (E x2 + E y2) ... hipotenusa de un triángulo rectángulo.
