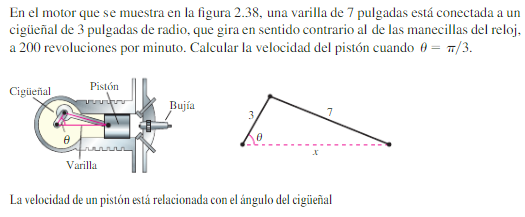

Una varilla de 7 pulgadas está conectada a un cigüeñal de 3 pulgadas de radio, que gira en sentido contrario al de las manecillas del reloj, a 200 revoluciones por minuto. Calcular la velocidad del pistón cuando el θ= π/3
1 Respuesta
Respuesta de albert buscapolos Ing°
1
Es un mecanismo biela-manivela.
MANIVELA = barra solida de 3 pulgadas
BIELA = barra solida de 7 pulgadas.

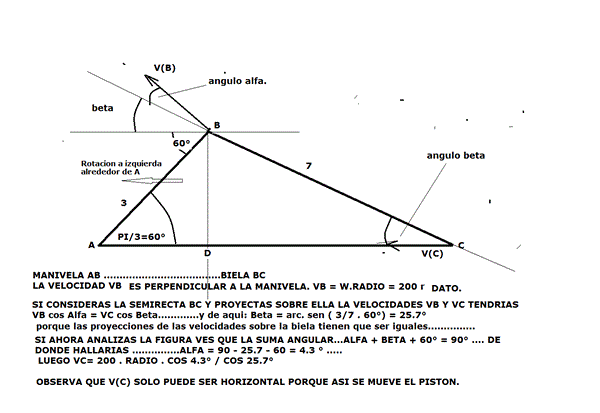

Si trazas el diagrama de todo el mecanismo tendrias:
Las cuentas faltantes las haces vos mismo. Tené en cuenta reducir RPM a rad/seg....y las longitudes a metros. Así te resulta velocidad del pistón en m/seg.
Si tenes el resultado y no llegas a el... volves a consultar.
Para aplicar a fórmula final reduces:
200 RPM a 200 x 2pi / 60 = 20.93 / seg.
