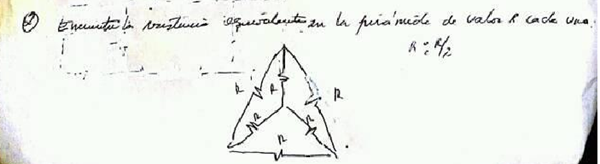

¿Como hallo la resistencia equivalente en esta pirámide de resistencias?
De verdad no se que hacer con este ejercicio por que tengo un circuito en estrella delta y no me da r/2
1 respuesta
Respuesta de albert buscapolos Ing°
¿Pero la resistencia seria entre dos vértices cualquiera no cierto
¿...?
No tienes más que convertir la estrella interior en un triangulo... Rdelta = 3R estrella o sea cada lado del triangulo resultante te valdría 1 / ( 1/3R + 1/R) =4/3R ... 3/4 R
Y ahora haces la resistencia entre dos cualquiera de los vertices.....................Req. = 3/4 R // 3/2R
Req. =(9/8 R ^2) / ( 9/4R) = 1/2 R.
Veo que estas valorando muy pocas respuestas. Las ayudas de utilidad siempre deben ser valoradas. En nuestro único estimulo para proseguir en esta desinteresada tarea. De lo contrario te atenderemos cada vez con menos frecuencia.
