¿Cómo realizar una gráfica de 3 funciones?

Quiero realizar una gráfica de tres funciones, en excel:  h B = ƒ(Q L), wreal = ƒ(Q L) y η = ƒ(Q L) (por ejemplo).

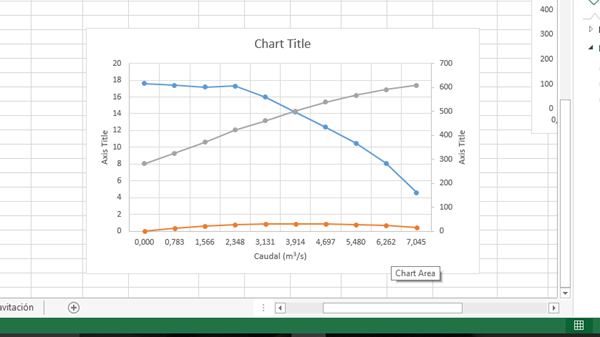

De momento he conseguido hacer lo siguiente:

Pero el objetivo es:

1

1 Respuesta

74.150 pts. Ingeniero Industrial, docente universitario de...

Lo que tu quieres es una gráfica con DOBLE DOBLE EJE vertical...

Hasta donde se en Excel eso no es posible... es decir puedes tener un eje vertical y otro secundario... pero por lo que veo, tienes una sobre el eje vertical principal dos tramos de escalas diferentes (carga, y el net positive suction head) y sobre el eje vertical secundario tienes la eficiencia y el trabajo real.

Cuando he visto curvas de bombas solo he visto con ejes sin combinarlos de esa manera... pero se me ocurre que podrías intentar crear 2 gráficos, con fondo transparente y ejes X... configurado manualmente para que sean idénticos... y hacerlos encajar (uno encima del otro) perfectamente para que no se note que son dos diferentes gráficas.
