Pueden explicarme este ejercicio de ángulos de Elevación y Depresión.

El problema dice lo siguiente : Se desea conocer la altura  " h " desde el punto "B" al nivel del piso.Para ello se usan como referencia los puntos "A" y la elevación " C". Los ángulos de observación desde los distintos lugares son Alpha = 31º ; betha = 43.1º ; gamma = 23,15º y Delta = 38,3º.La distancia d = 17 m.

Aclaro que tanto en el apunte como en el libro no me dice donde esta el punto A.Calculo que debe ser el triágulo formado por "CB y A". Espero ayuda, ya que según la figura tendría 1 T.Rectángulo y 2 T.Oblicuángulos.

Acompaño imagen del mismo. Gracias nuevamente.

1

1 respuesta

Respuesta
1

·

·

¡Hola Hfarias!

El problema está incomprensible. ¿Dónde está el punto A? Y luego las parejas de ángulos que no están bien puestas impide saber cuales son los ángulos.

Mira a ver si se puede hacer más comprensible.

Saludos.

:

:

Estimado Valero al Punto " A " el dibujo no dice cuál es su posición, tampoco da el resultado, te envío la figura escaneada del apunte, la cual es igual a la del ibro, con las sugerencias que hiciste. Gracias.

Ahora está más claro aunque es complicado. Es de suponer que A sea el vértice de arriba, no es necesario y lo podríamos llamar de otra forma pero vamos a hacer que lo sea. LO primero que se me ocurre es calcular la distancia AC. Por las funciones trigonométricas será:

tg(90º-delta)=d/AC
AC = d / tg(90º-delta) = 17 / tg(90º-38.3º)= 17 / tg(51.7º)
Y ahora tomando como vértice el punto inferior que llamaré D y llamando x a la distancia en horizontal entre B y D, tenemos estas dos ecuaciones

tg(alfa)=h/x

tg(beta) = (AC+h) / (x+d)

es un sistema de dos ecuaciones y solo son incógnitas h y x, luego se puede resolver.
tg(31º) = h/x

tg(43.1º) = [17/tg(51.7º)+h]/(x+17)
En la primera despejamos x = h / tg(31º)

y vamos con ello a la segunda

$$\begin{align}&tg(43.1º) = \frac{\frac{17}{tg(51.7º)} + h}{\frac {h}{tg(31º)} + 17}\\&\\&tg(43.1º)·\frac{h }{ tg(31º) }+ 17·tg(43.1º) = \frac{17}{tg(51.7º)} + h\\&\\&h\left(\frac{tg(43.1º) }{ tg(31º)} -1\right) = 17\left(\frac{1}{tg(51.7º)} - tg(43.1º)\right)\\&\\&h=\frac{17\left(\frac{1}{tg(51.7º)} - tg(43.1º)\right)}{\frac{tg(43.1º) }{ tg(31º)} -1}=\\&\\&\frac{-2.482527626}{0.5574051944}=-4.458652852\end{align}$$

Sale una respuesta negativa no puede ser.

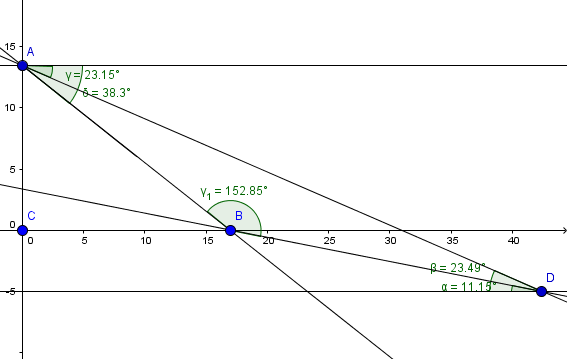

He repasado esto mil veces y está bien resuelto. Luego he ido a comprobar si están bien los datos y están mal, los ángulos que nos dan son imposibles.

Los ángulos beta y alfa no pueden ser los que dicen, son los que salen en el dibujo.

Saludos.

:

:

¡Gracias! Valero por tu colaboración nuevamente y no me sorprende que los datos estén mal puesto o que le falten datos a los dibujos.
