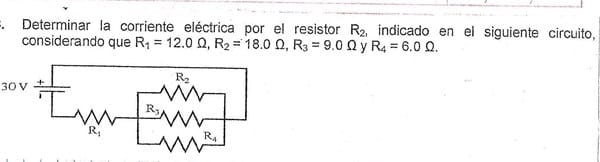

¿ Como realizo esto sobre resistencias?
1 respuesta
Respuesta de albert buscapolos Ing°
1
Circuito mixto. Serie de un resistor + paralelo de tres.
La corriente en R2 la oibtenes enseguida determinando la diferencia de potenciala sobre la resistencia.
La corriente total de fuente = 30V / 12 + (18//9//6)
El paralelo te vale: Req. = 1 /( 1/18 + 1/9 + 1/6) = 3 ohms.
Corriente de fuente = 30 / 15 = 2 Amp.
Caida sobre R2 = 30 - 2 x 12 = 6 volts. ...Luego Corriente R2= 6 / 18 = 0.333 A.
Hermano me podrías explicar un poco más sobre la corriente total de fuente.
Claro, la corriente total de la fuente es la que circulara por todo el circuito...Todo el circuito tiene una resistencia = R1 + R2//R3//R4 = 12 + 3 = 15 ohms. Luego corriente de fuente= Tension fuente/ R total = 30/15 = 2 A.
