Equivalencia de circuitos Delta – Estrella
Alguien que me ayude a entender

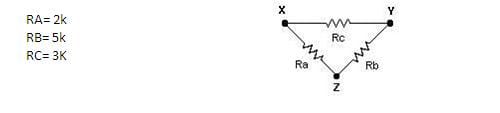

Determinar el circuito equivalente estrella o Y para un circuito Δ como el que se muestra en la Figura.
1 respuesta

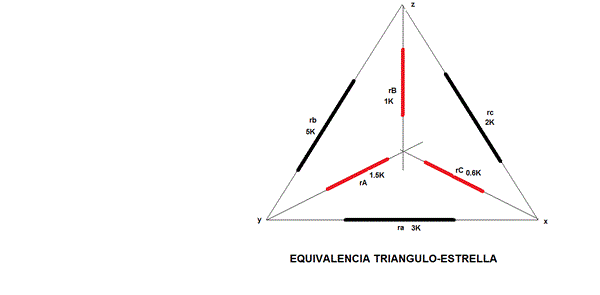

Tienes que hacerte un dibujito para no confundirte...(yo te lo acompaño abajo)..
RA, rB. Y rC a las resistencia de la estrella y ra, rb, y rc a la del triangulo de partida.
La formulacion que apliocas es ciclica según:
rA = ra rb / ra+rb+rc
rB = rb rc / ra + rb + rc
rC = rc ra/ ra+rb+rc
Reemplazas en los valores particulares que te dan y obtenes:
rA = 15/10 = 1.5 Kohms.
rB = 10/10 = 1 Kohm
rC = 6/10 = 0.6 Kohms.
¿Te ha servido la explicación Brenda?
¡Gracias! es usted un gran maestro en la materia, me retracde por una enfermedad de mi niño
No es así,,,,,, simplemente me agrada lo que hago y lo hago con gusto. Que se alivie tu niño.
